Conjunt de cable d'avió impermeable tipus M12 1 a 4 ports Y- amb cable principal de 9,2 mm IP67

Aquest divisor impermeable de branca Y-adopta una estructura de cablejat paral·lel d'una-entrada i dues-sortides, equipada amb endolls impermeables M16 circulars mascle i femella estàndard. La carcassa integrada en forma de Y-simplifica la ramificació del cable-del lloc sense caixes de connexió addicionals. Admet la distribució d'energia de diversos-circuits per a sistemes d'il·luminació exterior. L'estructura de bloqueig roscat i l'anell de segellat de silicona ofereixen un rendiment impermeable IP67 estable. Paràmetre nominal estàndard: 250V, 10A per a la variant 2P. Manté una baixa resistència al contacte i un excel·lent rendiment d'aïllament, suportant fins a 1500 cicles d'aparellament. Construït amb carcassa de PVC negre, agulles de llautó-níquelades i components de segellat de goma, la temperatura de funcionament oscil·la entre -20 graus ~{20}} graus. Àmpliament aplicat en il·luminació LED del paisatge, equips solars, sensors exteriors, projectes de cablejat de llum de jardí. La dimensió de l'habitatge, la longitud del cable, el calibre de filferro i el nombre de pins es poden personalitzar segons els vostres requisits d'instal·lació.

Enviar la consulta

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de conjunt de cables d'avió impermeables tipus m12 1 a 4 ports y- amb cable principal ip67 de 9,2 mm a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

Especificacions tècniques

Paràmetre	Especificació
Tensió nominal	250 V CA
Valoració actual	10A (2 nuclis)
Cicles d'aparellament	1500 vegades
OD màxim del cable	Menor o igual a 8,0 mm
Estructura del circuit	Branca paral·lela Y 1-en-2
Resistència de contacte	Menor o igual a 10 mΩ
Resistència d'aïllament	Major o igual a 500MΩ @ DC500V
Tensió de suport	1,5 kV CA
Temperatura de funcionament	-20 graus ~ +85 graus
Grau impermeable	IP67

Especificacions del material

Paràmetre	Especificació
Material del cable	PVC / Goma personalitzable
Material de l'habitatge	PVC
Pin de contacte	Llautó-níquel
Peces de segellat	Cautxú de silicona

Dibuix d'enginyeria de producte

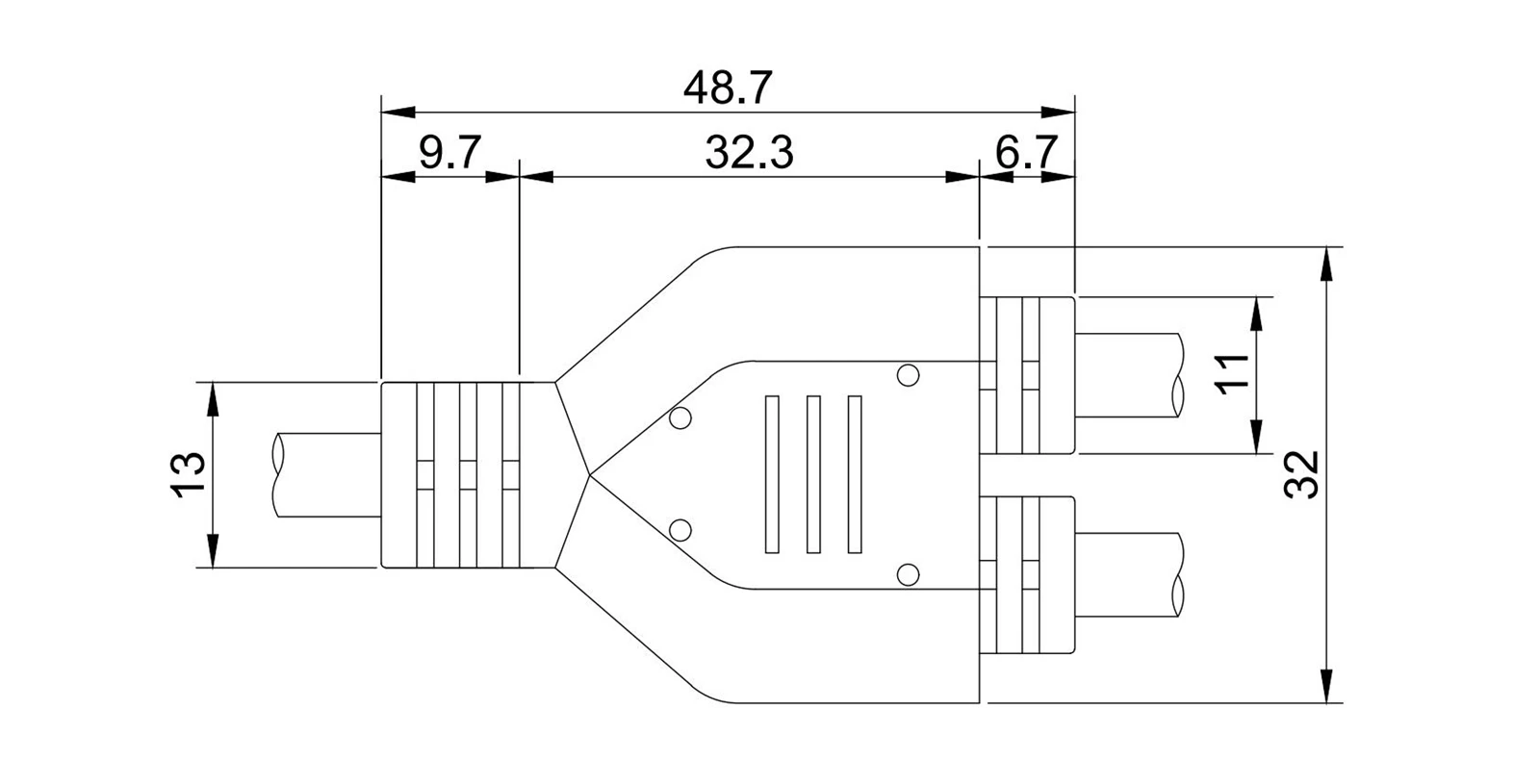

Dimensional Drawing

Aquest dibuix CAD mostra la dimensió del contorn de M16 1-en-divisor impermeable de tipus Y 2. Longitud total total: 48,7 mm, espai de sortida de branca Y: 32 mm, dimensió exterior d'entrada de cable únic 13 mm, dimensió exterior del port de branca 11 mm. Totes les dimensions segueixen la norma de tolerància ISO 2768-m. Els dibuixos d'enginyeria DWG i PDF estan disponibles a petició. La forma de la carcassa del divisor en Y, la quantitat de branques i la mida de l'entrada del cable es poden modificar per adaptar-se a les especificacions del cable i el disseny de la disposició.

Detall del producte

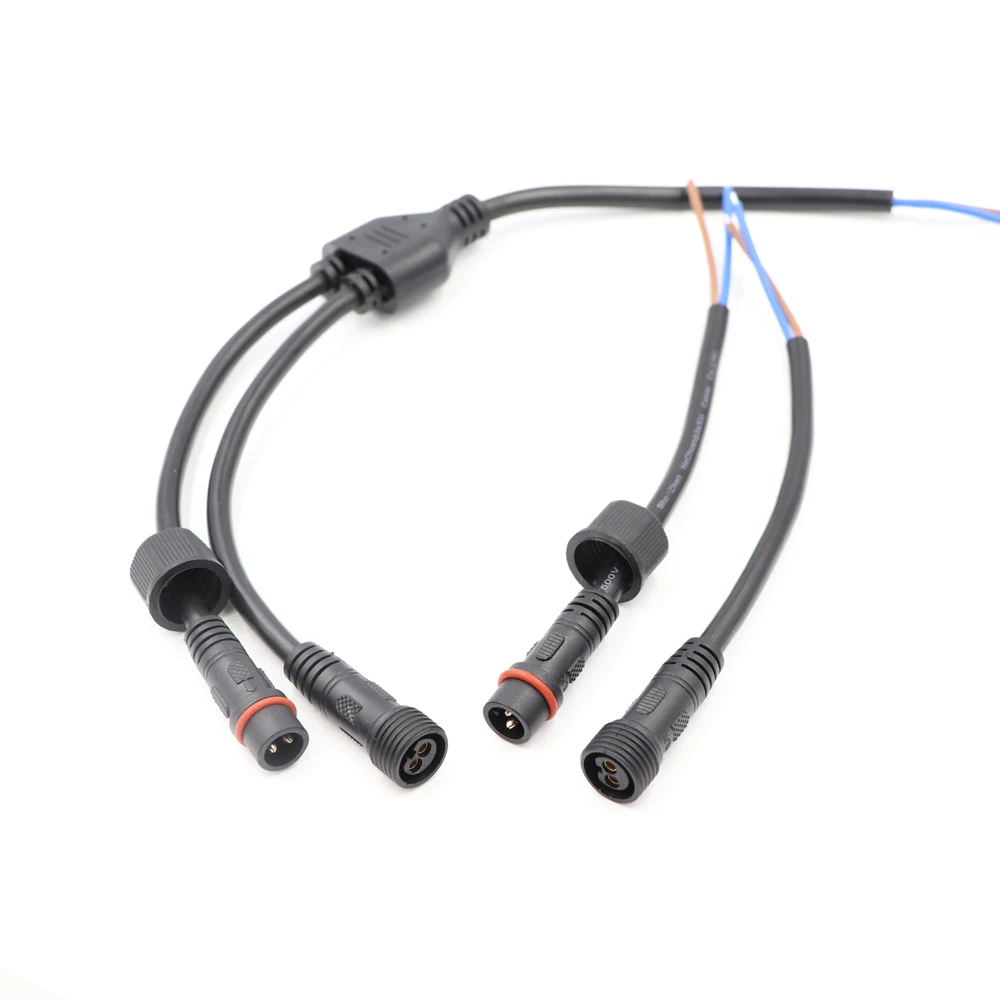

Conjunt de cable divisor impermeable de nucli M16 2-1-en-2 tipus Y

Disposa d'una carcassa de branca en Y-emmotllada per injecció- amb un extrem de cable nu-d'entrada i dues branques de sortida equipades amb connectors impermeables circulars M16 mascle i femella coincidents. Cada tap està equipat amb una femella de bloqueig roscada i un anell O-de silicona vermella per aconseguir un segellat impermeable IP67 fiable després d'estrenyir-lo. El cable flexible de PVC negre inclou un-alleujament de tensió integrat a la carcassa del divisor per evitar que el cable s'extreu-. Aquest divisor Y s'utilitza àmpliament per a la distribució d'energia paral·lela d'il·luminació LED exterior, llums de jardí i sistemes solars. Hi ha disponibles longituds de cable personalitzables, calibre de cable i recompte de pins conductors.

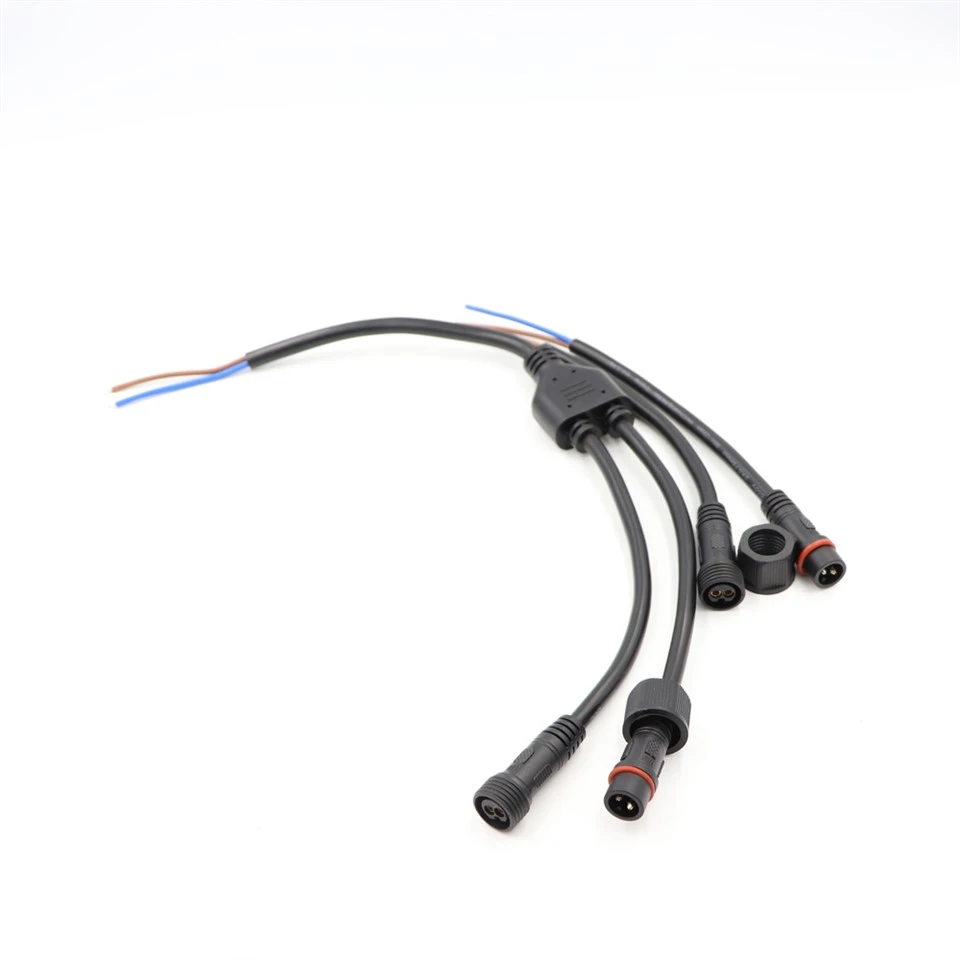

Vista-de prop del conjunt de cable divisor impermeable-tipus 1 a 2 Y

La carcassa de la unió Y modelada per injecció integrada proporciona una ramificació estable del cable amb un alleujament de tensió reforçat per evitar danys al cable causat per estirar i doblegar. Equipat amb connectors circulars impermeables roscats M16 mascle i femella. El cable flexible de PVC negre presenta una bona resistència a la flexió, adequat per a un disseny complex de cablejat exterior. Aquest divisor s'adopta habitualment per a il·luminació LED paisatgística, sistemes d'energia solar i connexió d'equips electrònics exteriors. S'admeten les especificacions de longitud i cable personalitzades.
