M12 2-6 Pin T-Conjunt de cable modular impermeable amb cable principal de 10 mm IP67

El connector de tipus T-modular M12 està dissenyat per a sistemes de cablejat flexible on l'encaminament dels cables pot canviar entre instal·lacions. A diferència dels conjunts de cable fix, aquest connector proporciona una interfície de branca T-desmuntable que es pot combinar amb cables de la sèrie FSG054 compatibles per crear diferents configuracions d'arnès. Disponible en versions de 2 a 6 pins, admet diversos requisits d'alimentació i connexió de senyal alhora que la instal·lació i el manteniment són senzills. La carcassa de PVC i niló sobreemmotllat proporciona protecció mecànica, amb segellat IP67 i un rang de temperatura de funcionament de -20 graus a +85 graus per a entorns industrials. Aquest disseny modular és adequat per a proves d'equips, manteniment de camp, sistemes d'automatització i aplicacions que requereixen ajustos freqüents de cables. Es poden subministrar arranjaments de pins personalitzats i combinacions de connectors segons les necessitats específiques del sistema.

Enviar la consulta

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de conjunt de cables modulars impermeables tipus m12 2-6 pin t- amb cable principal de 10 mm ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

Especificacions tècniques

Paràmetre	Especificació
OD del cable màxim principal	10,0 mm
Coincidència de branques	2-6 Pin
Classificació de temperatura	-20 graus ~+85 graus
Resistència de contacte	<10mΩ
Nivell impermeable	IP67

Especificacions del material

Paràmetre	Especificació
Material	PVC, niló
Cable	PVC, cautxú

Dibuix d'enginyeria de producte

Dimensional Drawing

Cos en T modular amb un port d'interfície FSG054 dedicat en lloc de cables integrals. La cara d'acoblament segueix la disposició del pin FSG054: connecteu el cable premuntat a aquest port. Les altres dues branques són preses estàndard de rosca M12 que accepten els nostres endolls M12. Dimensions del sobremotlla: longitud del cos 78 mm, amplada 36 mm. Alçada de la cara d'acoblament 21 mm, amb una referència de 46,5 mm a través de la brida de muntatge. Espaiat de sortida de branca de 14 mm i 20 mm respectivament, femella del panell d'11,5 mm a través de plans i una característica de 21,3 mm a la cara posterior. Segell IP67 mantingut als tres ports. No hi ha cables connectats significa que podeu marcar l'orientació lliurement. Mapatge de pins personalitzat disponible.

Detall del producte

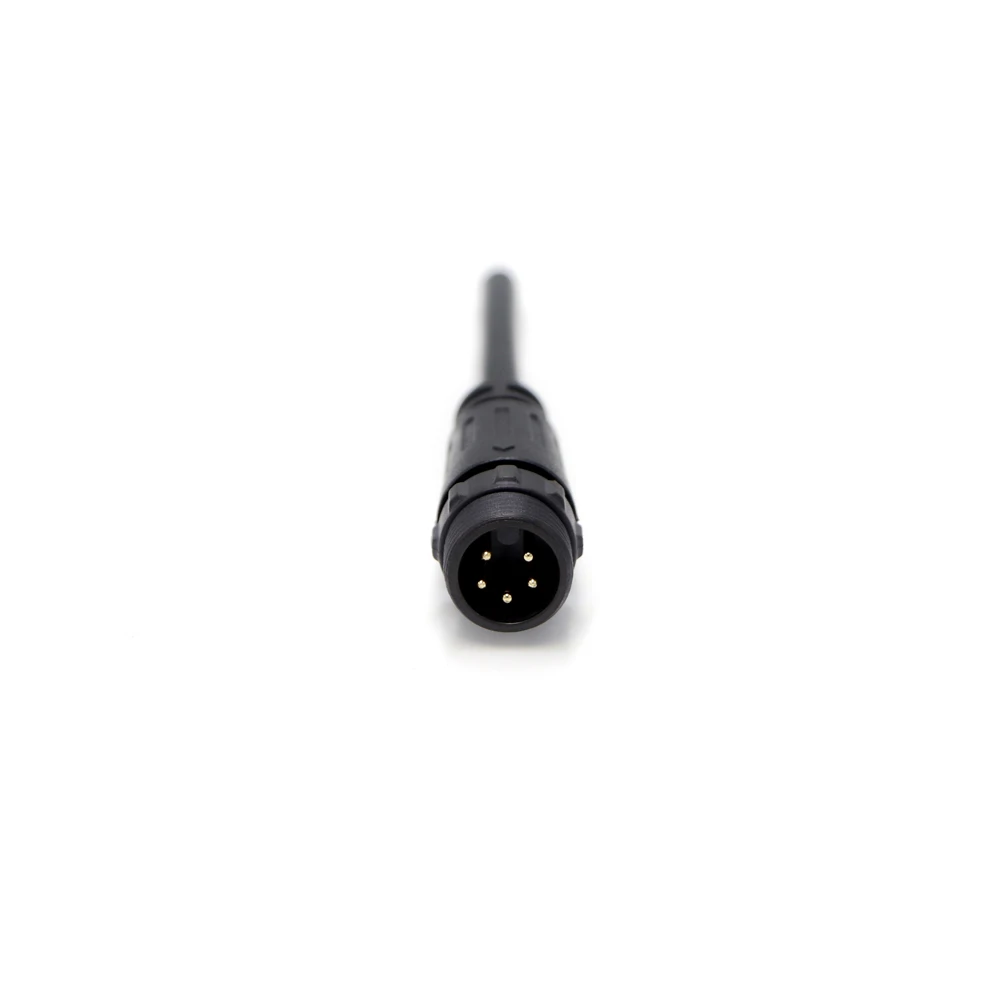

Cable mascle amb secció transversal de 5 pins (vista semisuperior)

Aquesta semi-foto superior mostra l'extrem del cable masculí del conjunt de cable modular ràpid ez amb una secció transversal clara-de la disposició de 5 pins. La secció revela les posicions de contacte, el material aïllant i la disposició del conductor interior, útil per verificar l'assignació de pins abans de crimpar o soldar. El sobreemmotllament de PVC negre és visible al voltant de l'entrada del cable.

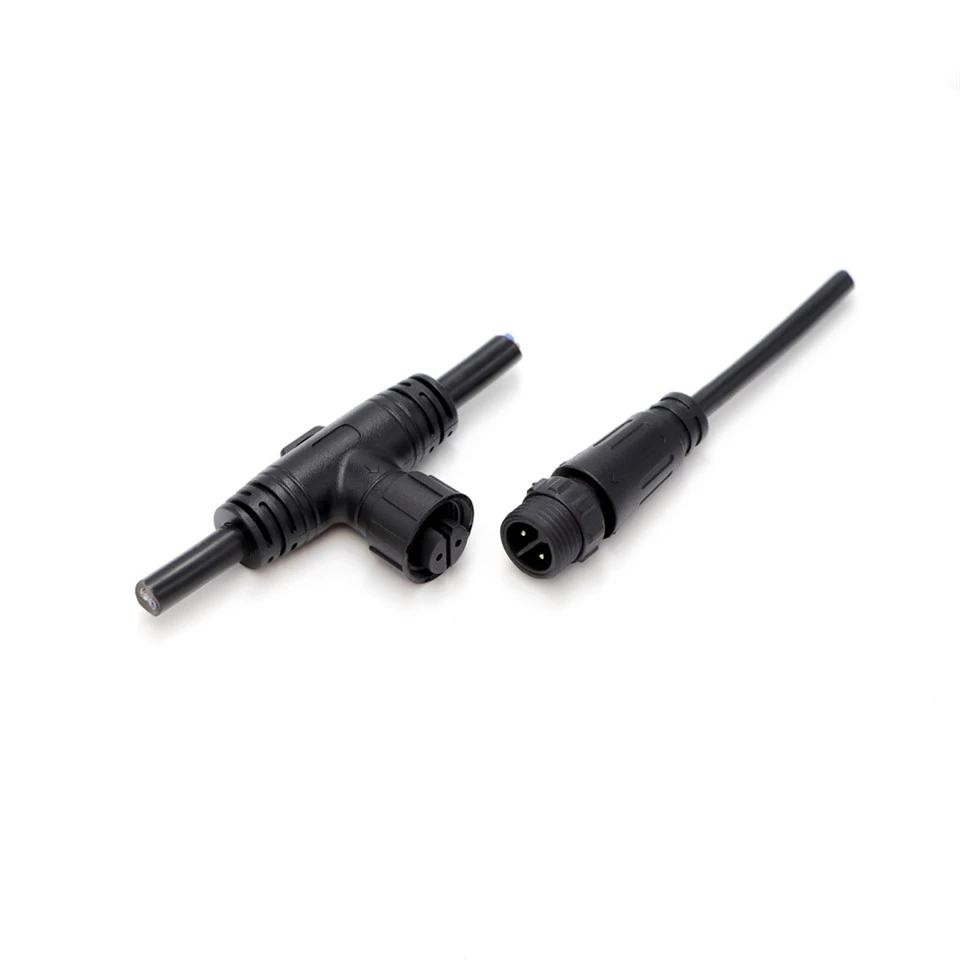

Adaptador de tipus T amb dos cables i un port femella

Aquesta imatge mostra un adaptador en forma de T amb cables connectats als dos costats, però només un extrem acaba en un connector femella; l'altre costat és una sortida de cable recta. El port femella accepta endolls estàndard de la sèrie FSG054. Aquesta configuració us permet connectar-vos a una línia sense trencar el recorregut principal, mentre que l'extrem femella proporciona un punt de connexió ràpida per a dispositius addicionals.
