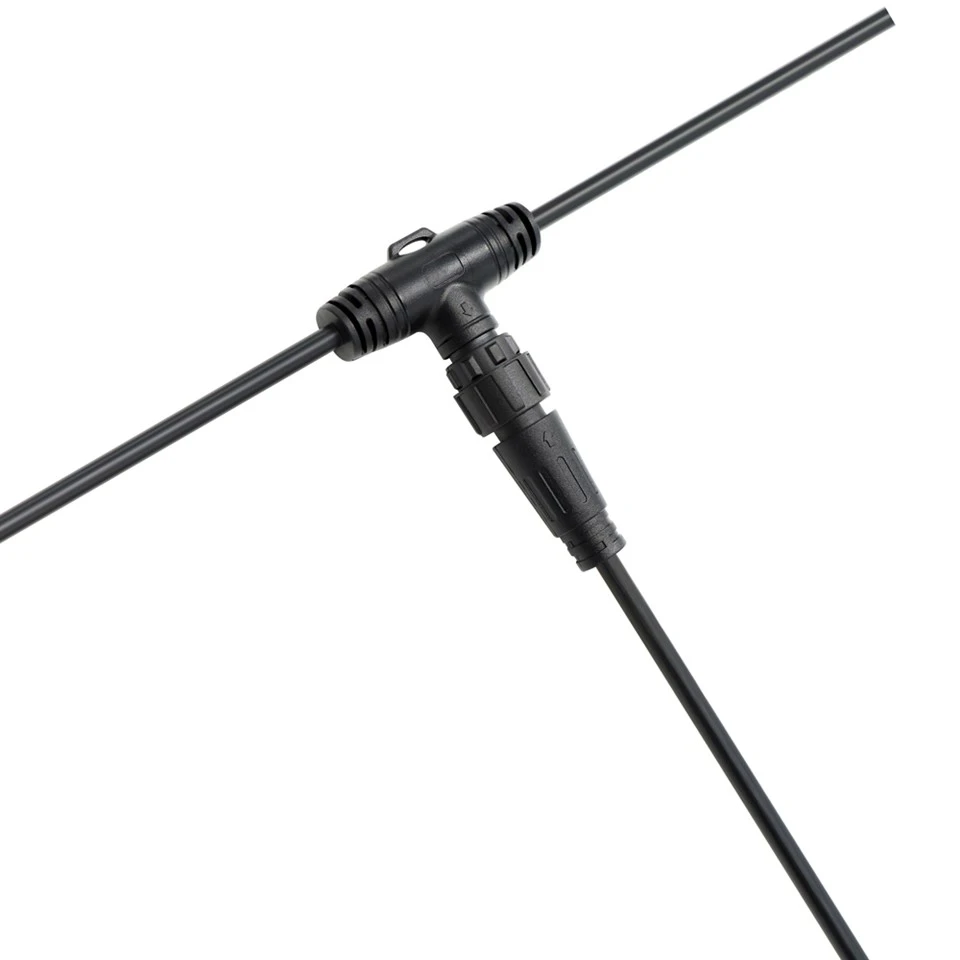

M12 2-6 Pin T-Conjunt de cables PLC impermeable i resistent IP67

El conjunt de cable M12 de tipus T-de servei pesat-T- és una solució de distribució pre-cablejada dissenyada per a sistemes que requereixen connexions-per instal·lar-de sucursal. A diferència de les versions de muntatge-de panell, aquest model integra els cables directament al cos del connector, reduint els passos de cablejat addicionals durant la instal·lació. Disponible en configuracions de 2 a 6 pins, admet diferents requisits de potència, senyal i control, amb el cable principal que accepta fins a 11,0 mm de diàmetre exterior. La carcassa de PVC o cautxú sobreemmotllada proporciona protecció contra l'estrès mecànic, mentre que el segellat IP67 garanteix un rendiment fiable en entorns exteriors i industrials de -20 graus a +85 graus. Aquest conjunt de cables és adequat per a xarxes de sensors, sistemes d'il·luminació LED i cablejat de control industrial on diversos dispositius necessiten compartir una línia troncal. La longitud del cable, la direcció de la branca i la configuració del pin es poden personalitzar segons els requisits del projecte.

Enviar la consulta

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de cables plc impermeables de tipus m12 2-6 pin t-ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

Especificacions tècniques

Paràmetre	Especificació
OD del cable màxim principal	11,0 mm
Coincidència de branques	2-6 Pin
Classificació de temperatura	-20 graus ~+85 graus
Resistència de contacte	<10mΩ
Nivell impermeable	IP67

Especificacions del material

Paràmetre	Especificació
Material	PVC, niló
Cable	PVC, cautxú

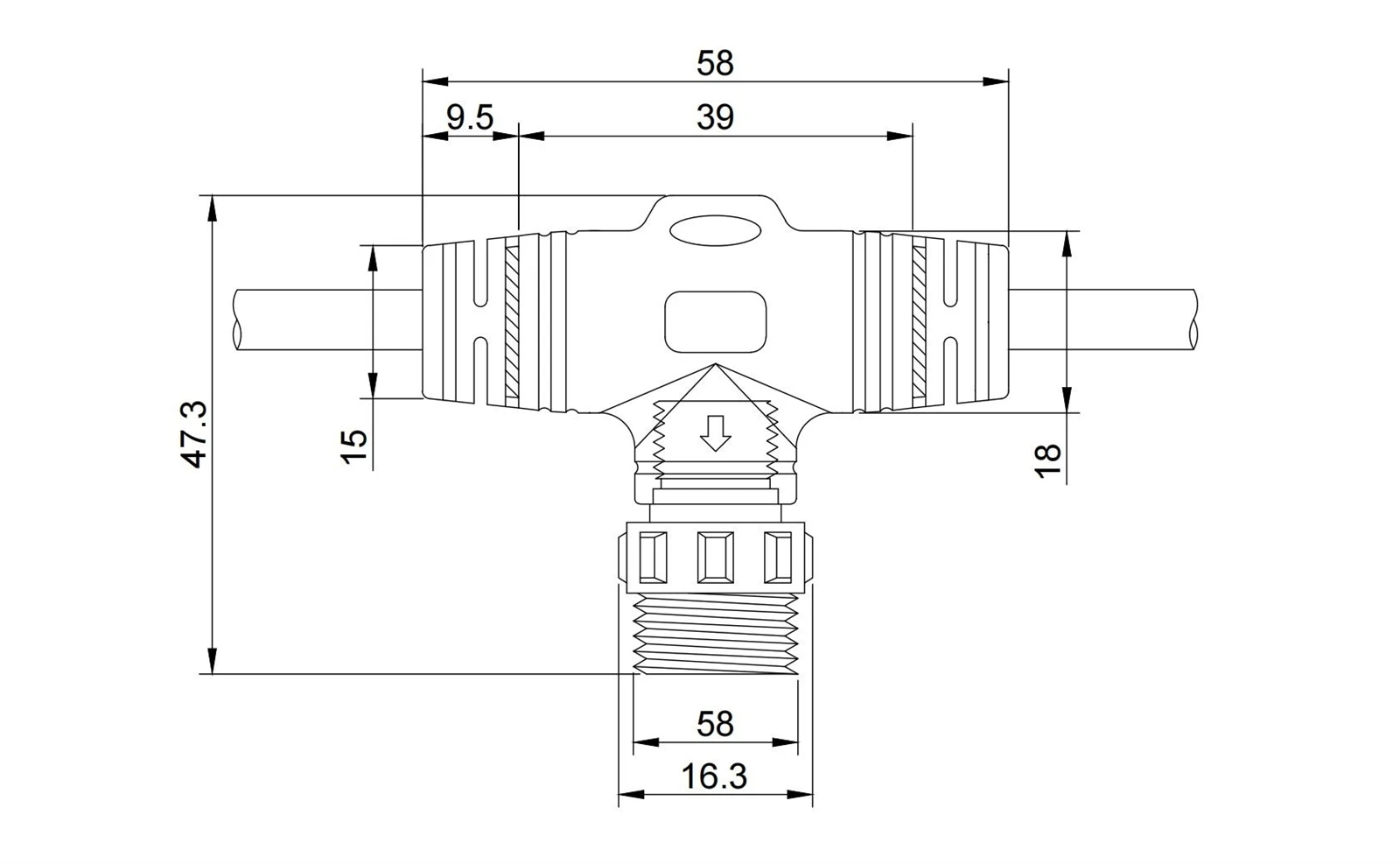

Dibuix d'enginyeria de producte

Dimensional Drawing

Cos en T sobreemmotllat d'una sola peça amb cables integrals: sense connectors desmuntables al costat del maleter. Entrada de cable troncal segellada per la motllura; les branques surten en una configuració directa. El diàmetre exterior del cable principal de fins a 11,0 mm, el diàmetre exterior del cable de branca depèn del recompte de pins, normalment 5,0-7,0 mm. Dimensions del sobremotlla: longitud del cos 58 mm, amplada 39 mm. Longituds de braç de branca 47,3 mm i 58 mm respectivament, amb una funció de muntatge de 16,3 mm. Referència d'acoblament 9,5 mm, característiques del panell a 15 mm i 18 mm. Relleu de tensió integrat a la motllura. L'assignació pin-to-wire segueix la codificació de colors estàndard. Longituds de branca personalitzades disponibles. PDF/DWG a petició.

Detall del producte

Vista semisuperior amb secció transversal (2 pins, un sol cable connectat)

Aquesta fotografia mostra un divisor de tipus T M12 amb un sol cable que entra pel costat del maleter. L'angle semi-superior revela la secció transversal de la disposició de contacte de 2 pins dins del cos sobreemmotllat. En aquesta vista no hi ha cap cable de branca connectat, de manera que l'aïllament intern i les posicions dels pins són clarament visibles, útils per comprovar l'alineació del nucli abans del cablejat.

Vista semisuperior amb secció transversal (2 pins, un sol cable connectat)

Dos divisors de tipus T estan disposats horitzontalment i connectats per un sol cable entre ells, formant una línia de distribució en cadena. Les dues unitats s'enfronten a la mateixa direcció, amb els seus ports de branca al descobert. Aquesta disposició és típica quan necessiteu diversos punts de sortida al llarg d'un sol tronc sense caixes de connexió addicionals.
