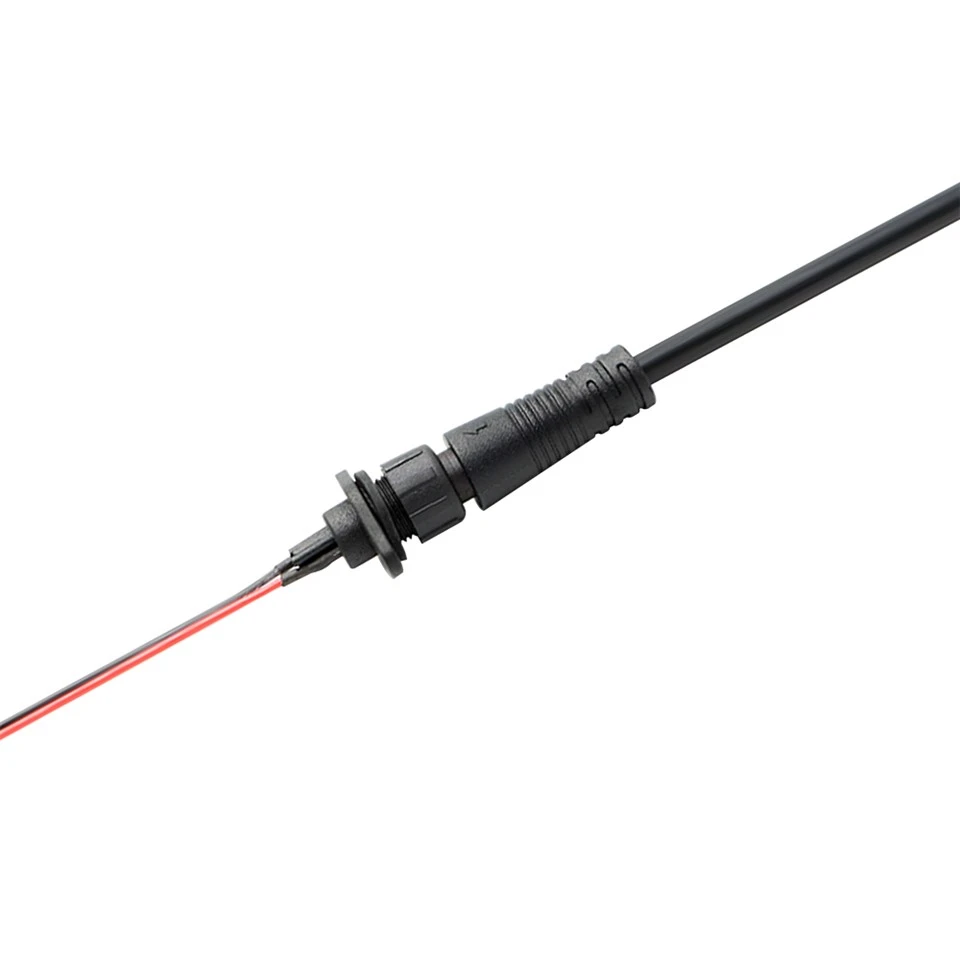

M12 3 Connector impermeable de muntatge en panell roscat amb pin IP67
Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable ip67 per a panell roscat de m12 3 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.
Especificacions tècniques
|
Paràmetre |
Especificació |
|
Tensió nominal |
250 V CA |
|
Valoració actual |
Menor o igual a 6A |
|
Temps d'endoll |
1500 |
|
OD màxim del cable |
Menor o igual a 6,0 mm |
|
Estructura del circuit |
Paral·lel |
|
Resistència de contacte |
10mΩ |
|
AïllamentEstructura |
500MΩatDC500V |
|
Resistència de voltatge a temperatura ambient |
1,5 KV |
|
Classificació de la temperatura |
-20 graus ~+85 graus |
|
Nivell impermeable |
IP67 |
Especificacions del material
|
Paràmetre |
Especificació |
|
Material de filferro |
PVC, cautxú |
|
Material Jack |
PVC |
|
Material del pin |
Llautó-níquel |
|
Anell de segellat |
Cautxú |
Dibuix d'enginyeria de producte
El dibuix dimensional proporciona dades mecàniques clau per extracte CAD adjunt. Endoll de muntatge al panell mascle: longitud total 42,0 mm, longitud de rosca del casquet M12 × 1,0 10,0 mm, rosca lateral del panell 9,0 mm, amb una amplada de la femella de muntatge de 15,0 mm i ranura de segellat de 13,3 mm. Receptacle femella: profunditat de rosca d'acoblament 11,0 mm, rosca de muntatge de panell de 8,5 mm, amb entrada de cable que accepta fins a 6,0 mm de diàmetre exterior. El gràfic de configuració principal indica que el corrent nominal disminueix amb el recompte de pins; per a aquesta variant de 3 pins, s'aplica 6 A a 250 V CA. Toleràncies segons ISO 2768-m. PDF/DWG disponible per a la integració CAD. Verifiqueu el gruix del panell i la compressió de la rentadora per mantenir la classificació IP67.
Detall del producte
Receptacle femella amb interfície blau cel
Aquesta foto mostra el receptacle femení amb la seva distintiva cara d'aparellament blau cel, un identificador visual d'aquesta sèrie de muntatge en panell. Els tres contactes de presa (1,0 mm de diàmetre) estan disposats en el patró estàndard M12. L'anell blau distingeix les variants de muntatge en panell dels tipus de cable, ajudant a la identificació ràpida en armaris plens de gent.
Accessoris de muntatge
Aquesta foto mostra el conjunt complet d'accessoris de muntatge: la femella de bloqueig roscada, la rondella de segellat del panell (goma plana) i la junta tòrica interna. Tots són de PVC / cautxú negre per combinar amb la carcassa del connector. La rentadora garanteix el segellat del costat del panell quan la femella s'ajusta al parell especificat. Mantingueu aquests components junts durant la instal·lació.
