M16 2 Connector impermeable roscat per muntatge en panell de nucli IP67

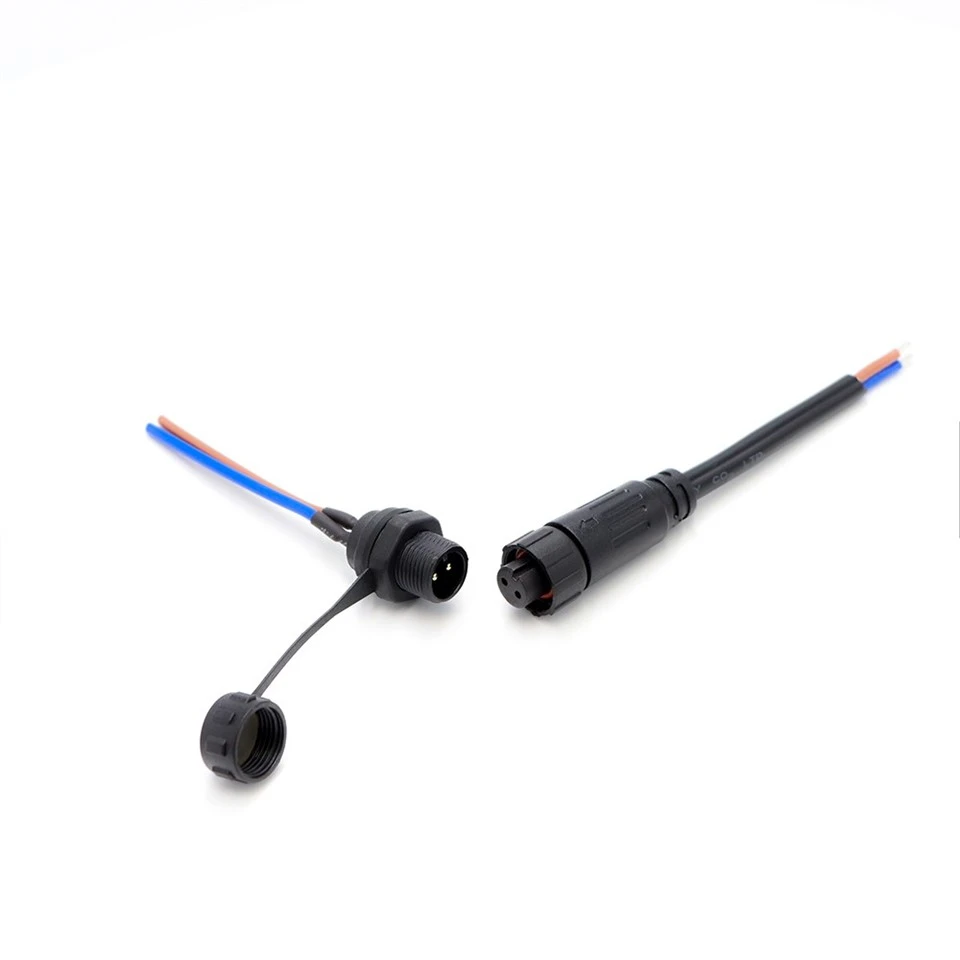

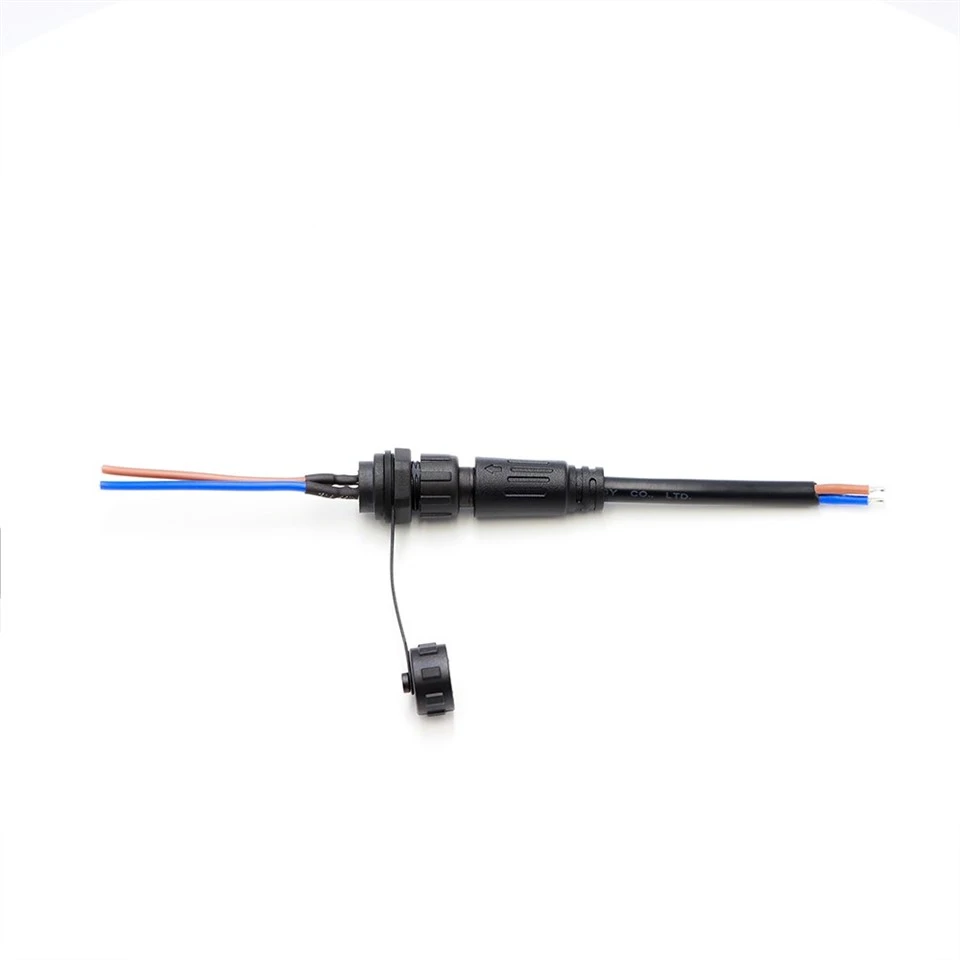

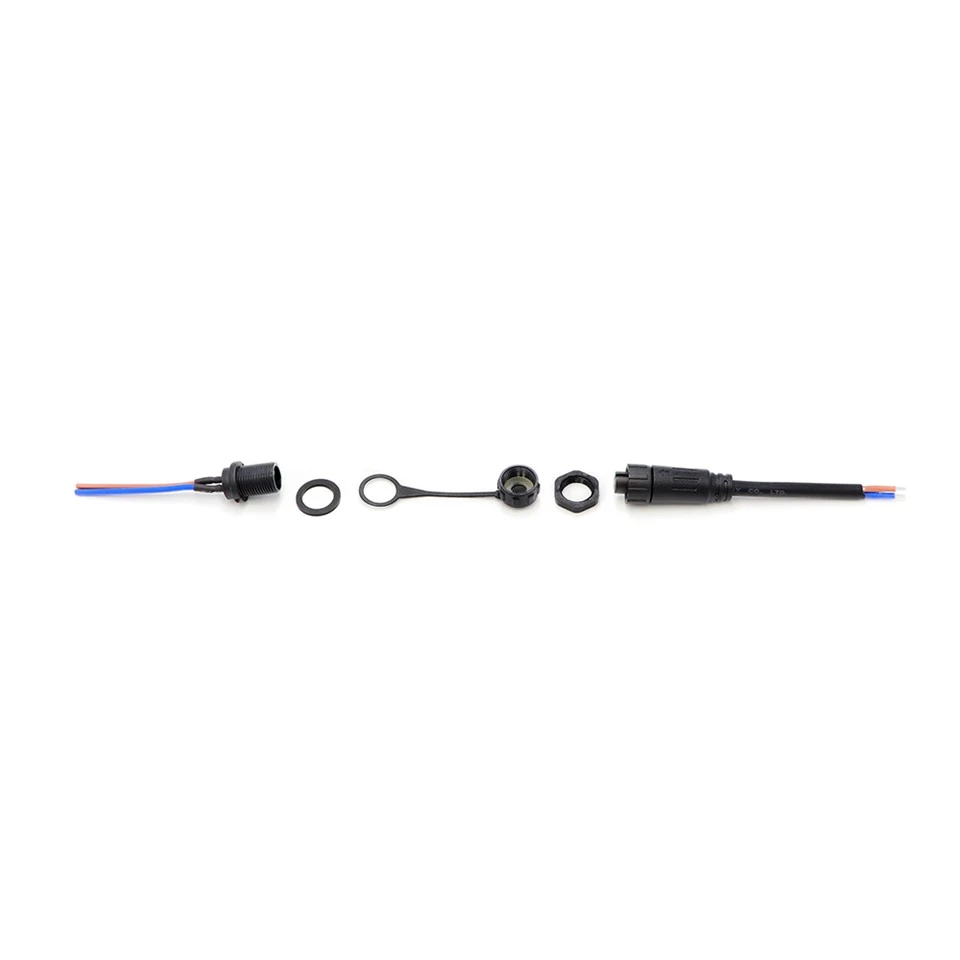

La versió de muntatge en panell del nucli M16 2 està dissenyada per a una instal·lació fixa: passa per un tall circular amb un casquet roscat i una rondella de segellat. Aquest disseny elimina els forats de pas dels cables, la qual cosa significa menys llocs on s'hi introdueixi humitat. Ideal per a armaris de control, caixes de connexió, tancaments exteriors. 10A/250 V CA, rosca M16 × 1,0. Elèctriques: Resistència de contacte inferior o igual a 10 mΩ, aïllament superior o igual a 500 MΩ a 500 V CC, resistència dielèctrica de 1,5 kV, 1.500 cicles. Segell IP67, agulles de llautó niquelat, carcassa de PVC, -20 graus a +85 graus . Circuit paral·lel. Funciona bé per a sistemes de control OEM, distribució resistent a la intempèrie i construccions de panells on mantenir el tancament segellat és una prioritat. L'interval de gruix del panell és al dibuix; comproveu-lo abans de tallar.

Enviar la consulta

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable roscat ip67 de muntatge de panell central m16 2 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

Especificacions tècniques

Paràmetre	Especificació
Tensió nominal	250 V CA
Valoració actual	Menor o igual a 6A
Temps d'endoll	1500
OD màxim del cable	Menor o igual a 8,0 mm
Estructura del circuit	Paral·lel
Resistència de contacte	10mΩ
AïllamentEstructura	500MΩatDC500V
Resistència de voltatge a temperatura ambient	1,5 KV
Classificació de la temperatura	-20 graus ~+85 graus
Nivell impermeable	IP67

Especificacions del material

Paràmetre	Especificació
Material de filferro	PVC, cautxú
Material Jack	PVC
Material del pin	Llautó-níquel
Anell de segellat	Cautxú

Dibuix d'enginyeria de producte

Core Configuration Diagram

Dimensional Drawing -

Des del CAD: endoll masculí de muntatge en panell de 53,0 mm en total, rosca de casquet M16 × 1,0 de 15,0 mm, rosca lateral de panell de 14,0 mm, femella de muntatge de 24,1 mm AF. Receptacle femella: profunditat de fil de connexió 16,4 mm, femella 21,5 mm AF. Reducció de corrent per a la sèrie de muntatge en panell: 2 pins 10A/250V, 3 pins 8A/250V, 4 pins 6A/250V, 5 pins 4A/110V, fins a 10 pins 2A/60V. ISO 2768-m. PDF/DWG disponible. I sí: la longitud de la carcassa, els perfils de rosca, les mides de les femelles i les disposicions de contacte es poden modificar per adaptar-se al gruix del panell i a les necessitats d'entrada de cables. Només digueu-nos amb què esteu treballant.

Detall del producte

Vista frontal masculina i femenina (versió de 4 pins)

Aquesta foto de vista frontal mostra l'endoll masculí i el receptacle femella de la variant de 4 pins (a efectes d'il·lustració) col·locats un al costat de l'altre. Tots dos disposen de quatre contactes de llautó niquelat disposats en el patró circular estàndard M16, amb carcasses de PVC negre. Aquesta imatge ajuda a verificar l'alineació i l'orientació del pin/endoll abans del muntatge.

Vista frontal de l'endoll mascle (versió de 4 pins, PVC negre)

Aquesta vista frontal mostra l'endoll masculí de la variant de 4 pins (a efectes d'il·lustració) amb quatre agulles de llautó niquelat clarament visibles. També es mostren la carcassa de PVC negre i la rosca externa M16 × 1.0. Aquesta imatge ajuda a inspeccionar l'estat del pin, la rectitud i la qualitat de la placa abans de l'aparellament.
