Connector impermeable roscat M16 5 IP67

El M16 de 5 pins és un cavall de batalla multicircuit per a automatització, sistemes LED i controls exteriors: 4A/110V per pin, que cobreix molts escenaris de distribució de sensors i senyals. El fil M16 × 1.0 el manté bloquejat en braços robòtics, xarxes de sensors transportadors i cordes d'il·luminació distribuïdes. Els sistemes elèctrics són coherents amb la sèrie: Resistència de contacte inferior o igual a 10 mΩ, aïllament superior o igual a 500 MΩ a 500 V CC, dielèctric de 1,5 kV, capacitat per a 1.500 cicles. Segell IP67, contactes de llautó niquelat, jaqueta de PVC: bo per a -20 graus a +85 graus. Cable màxim de 8,0 mm de diàmetre exterior. Circuit paral·lel per al cablejat en cadena. Opcions OEM/ODM obertes. El veritable avantatge? Obteniu cinc circuits independents a la mateixa carcassa M16 que normalment conté menys, de manera que podeu reduir el nombre de connectors en sistemes de control complexos.

Enviar la consulta

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable roscat m16 5 pin ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

Especificacions tècniques

Paràmetre	Especificació
Tensió nominal	250 V CA
Valoració actual	Menor o igual a 6A
Temps d'endoll	1500
OD màxim del cable	Menor o igual a 8,0 mm
Estructura del circuit	Paral·lel
Resistència de contacte	10mΩ
AïllamentEstructura	500MΩatDC500V
Resistència de voltatge a temperatura ambient	1,5 KV
Classificació de la temperatura	-20 graus ~+85 graus
Nivell impermeable	IP67

Especificacions del material

Paràmetre	Especificació
Material de filferro	PVC, cautxú
Material Jack	PVC
Material del pin	Llautó-níquel
Anell de segellat	Cautxú

Dibuix d'enginyeria de producte

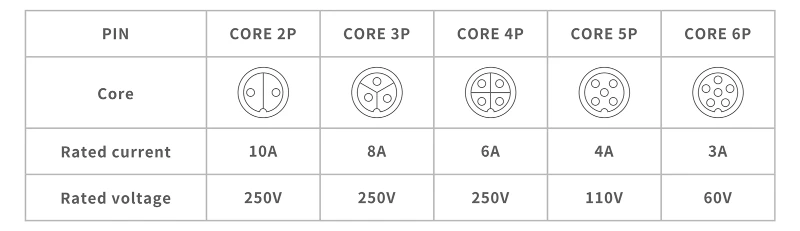

Core Configuration Diagram

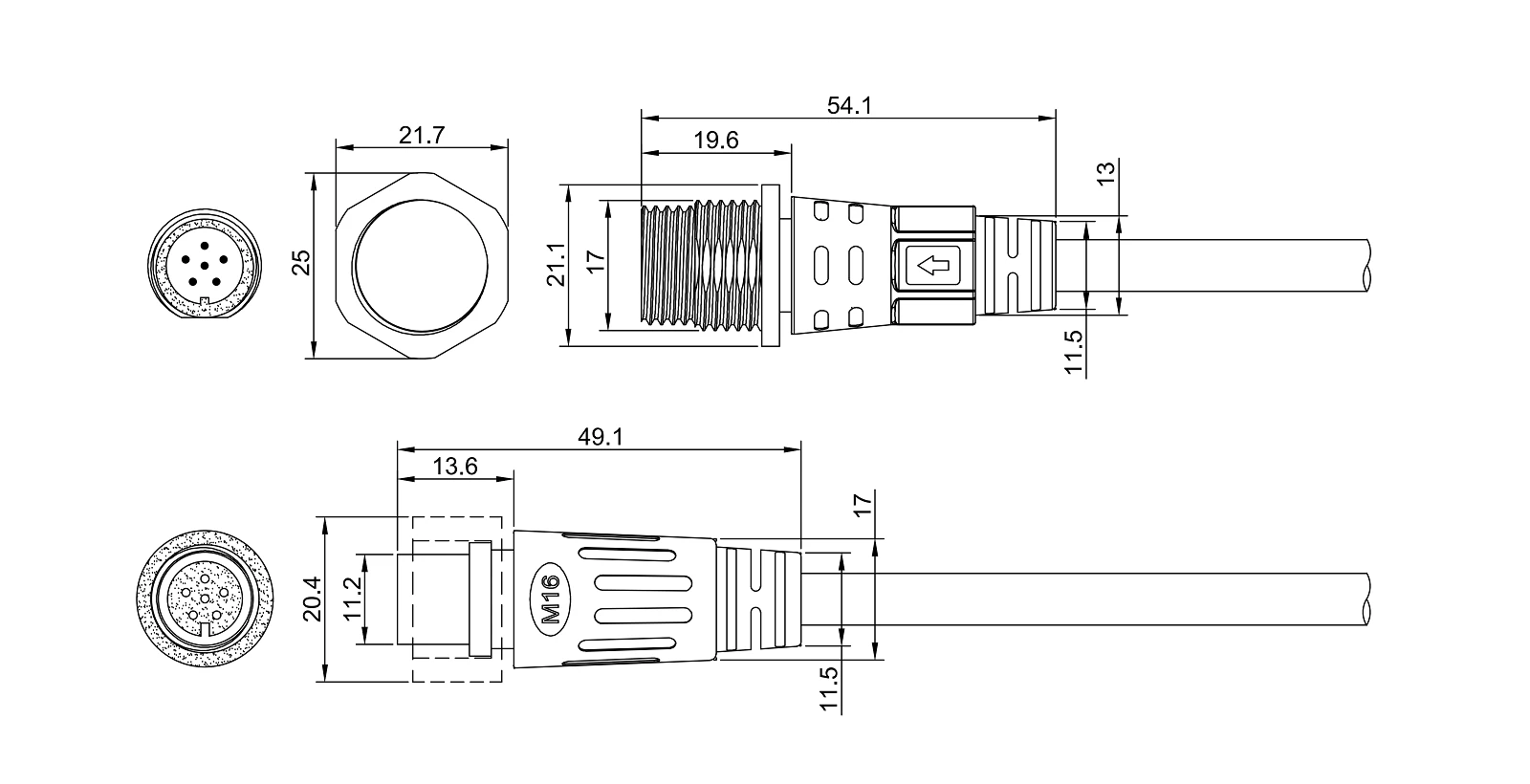

Dimensional Drawing

Especificacions del dibuix: connector masculí de 49,1 mm en total, fil d'acoblament de 13,6 mm, femella d'acoblament 20,4 mm AF. Receptacle femella 54,1 mm total, profunditat de rosca 21,7 mm, femella de muntatge 21,1 mm AF. El pin M16×1.0. 5 té una classificació de 4A/110V; altres variants: 2 pins 10A/250V, 3 pins 8A/250V, 4 pins 6A/250V, 6 pins 3A/60V. ISO 2768-m. Arxius CAD disponibles en PDF o DWG. També podem modificar les formes de rosca, la longitud de la carcassa o la disposició dels contactes si la vostra aplicació requereix alguna cosa fora del dibuix estàndard.

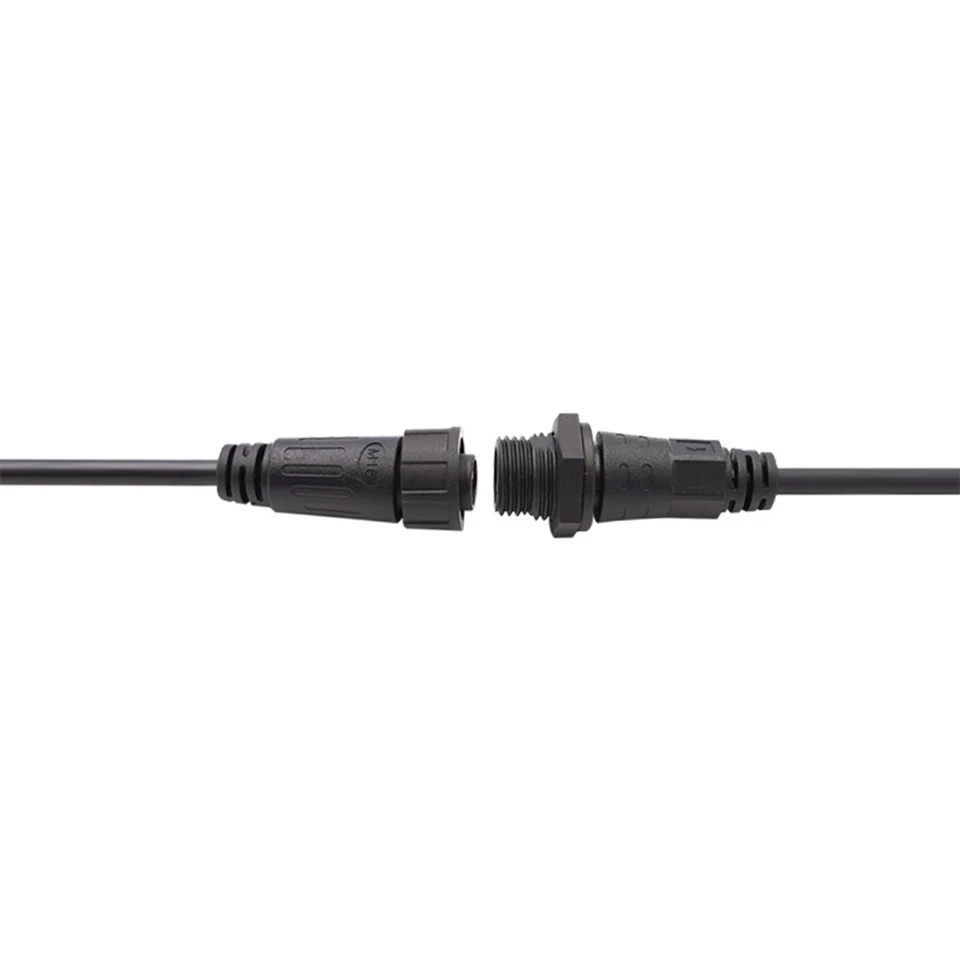

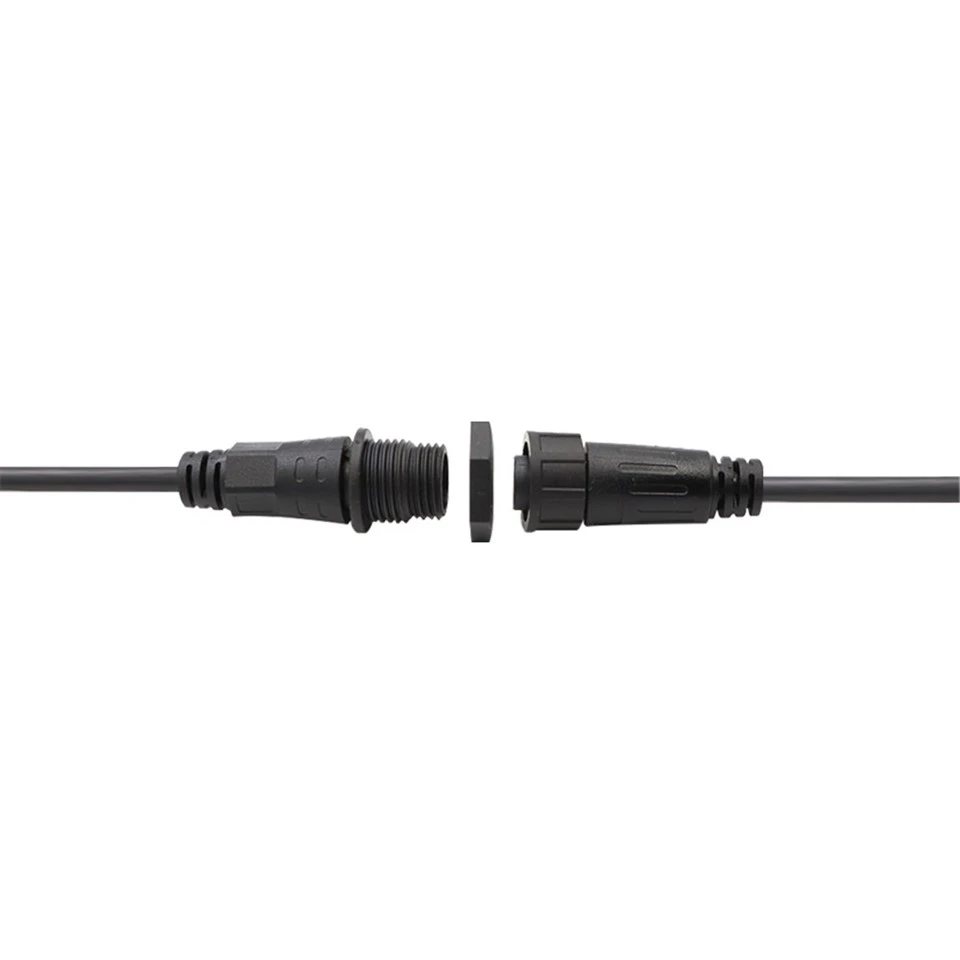

Detall del producte

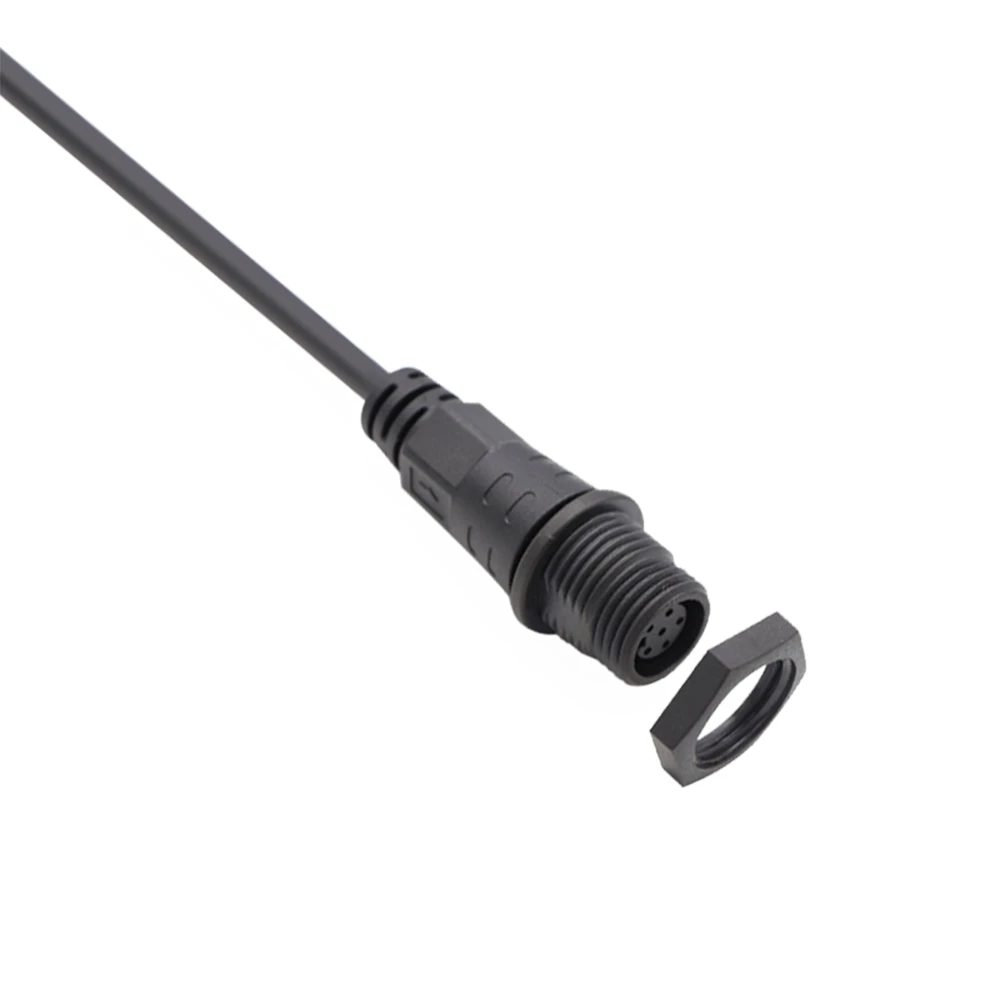

Receptacle femella de 6 pins amb anell de connector circular

Aquesta foto mostra el receptacle femella de la variant de 6 pins (a efectes d'il·lustració) amb el seu anell de connector circular connectat. Els sis contactes de presa i la carcassa de PVC negre són clarament visibles, juntament amb la rosca interna M16 × 1.0. L'anell circular proporciona suport mecànic addicional i alineació durant l'aparellament.

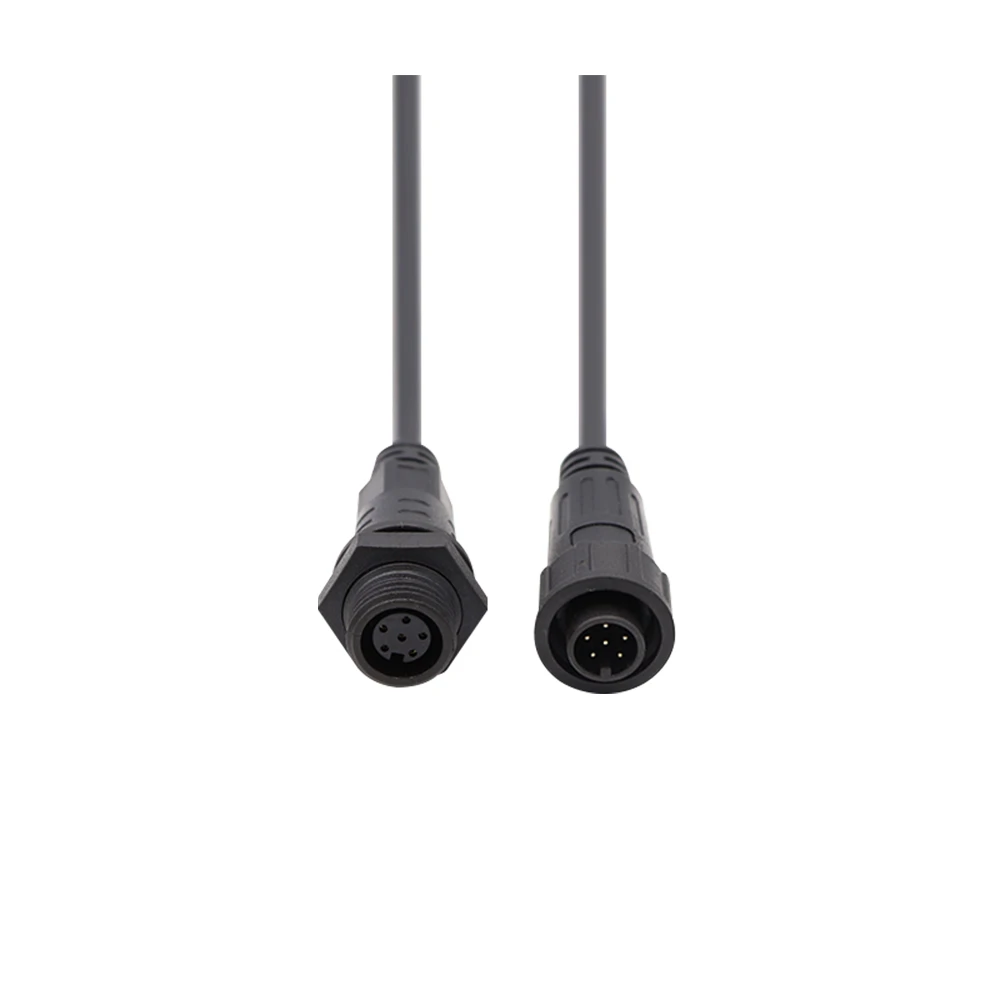

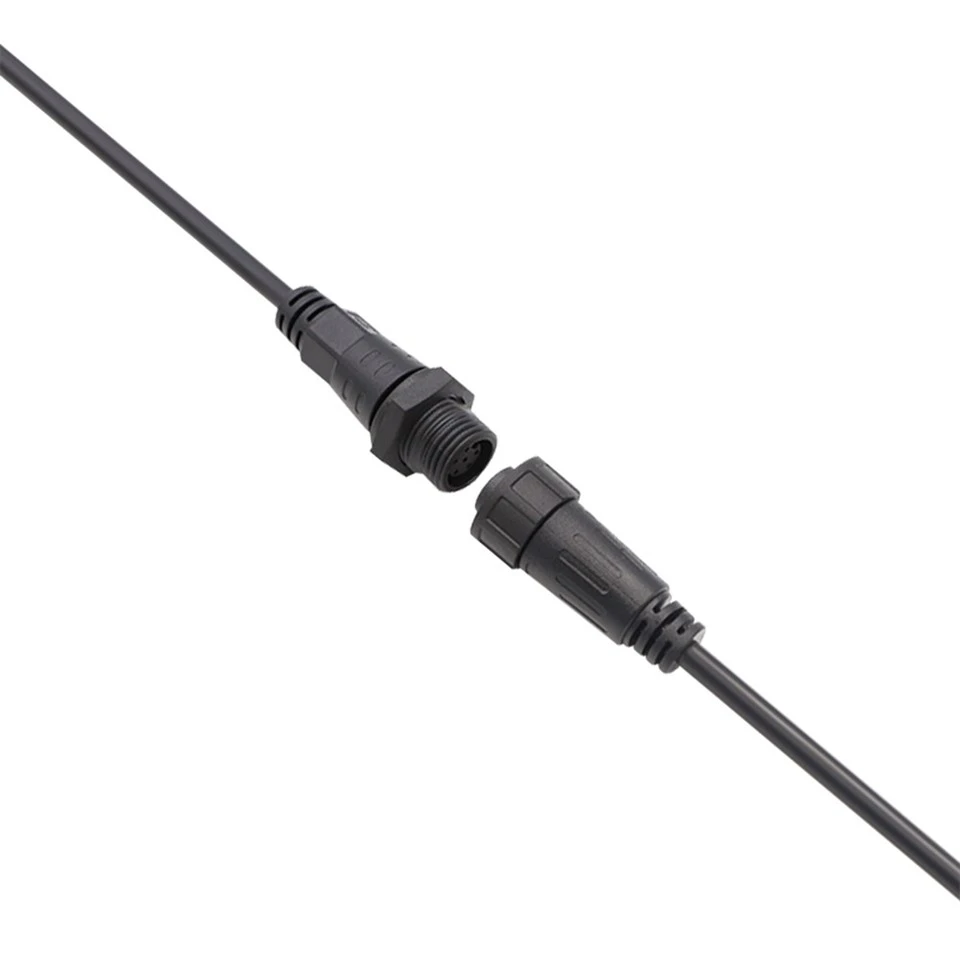

Vista frontal masculina i femenina (versió de 6 pins, PVC negre)

Aquesta foto de vista frontal mostra l'endoll masculí i el receptacle femella de la variant de 6 pins (a efectes d'il·lustració) junts. Tots dos disposen de sis contactes de llautó niquelat disposats en el patró circular estàndard M16, amb carcasses de PVC negre. Aquesta imatge ajuda a verificar l'alineació i l'orientació del pin/endoll abans del muntatge.
