M12 4 Connector impermeable roscat IP67
Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable roscat m12 4 pin ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

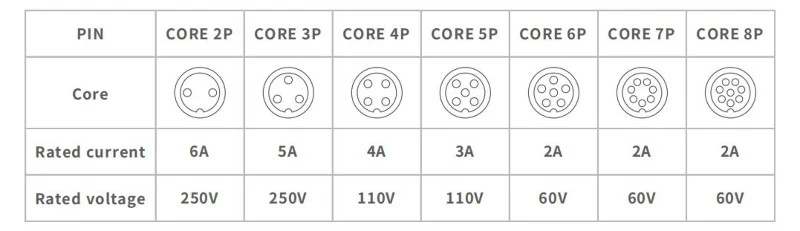

Especificacions tècniques
|
Paràmetre |
Especificació |
|
Tensió nominal |
250 V CA |
|
Valoració actual |
Menor o igual a 6A |
|
Temps d'endoll |
1500 |
|
OD màxim del cable |
Menor o igual a 6,0 mm |
|
Estructura del circuit |
Paral·lel |
|
Resistència de contacte |
10mΩ |
|
AïllamentEstructura |
500MΩatDC500V |
|
Resistència de voltatge a temperatura ambient |
1,5 KV |
|
Classificació de la temperatura |
-20 graus ~+85 graus |
|
Nivell impermeable |
IP67 |
Especificacions del material
|
Paràmetre |
Especificació |
|
Material de filferro |
PVC, cautxú |
|
Material Jack |
PVC |
|
Material del pin |
Llautó-níquel |
|
Anell de segellat |
Cautxú |
Dibuix d'enginyeria de producte
El dibuix dimensional proporciona dades mecàniques clau per extracte CAD adjunt. Longitud total de l'endoll mascle 48,5 mm, longitud del fil d'acoblament 14,0 mm, rosca lateral del panell 13,0 mm; L'entrada de cable accepta fins a 6,0 mm de diàmetre exterior. Longitud total del receptacle femella 48,3 mm, profunditat de rosca de la cara d'acoblament 13,8 mm, costat de muntatge 13,0 mm: tingueu en compte l'asimetria entre les profunditats d'enganxament masculina i femenina. Tots els fils M12×1.0; toleràncies segons ISO 2768-m. Posició de la clau polaritzadora marcada per a una orientació correcta. PDF/DWG disponible per a la integració CAD. Comproveu la superposició de la rosca i la compressió del segell quan calculeu l'espai lliure del panell.
Detall del producte

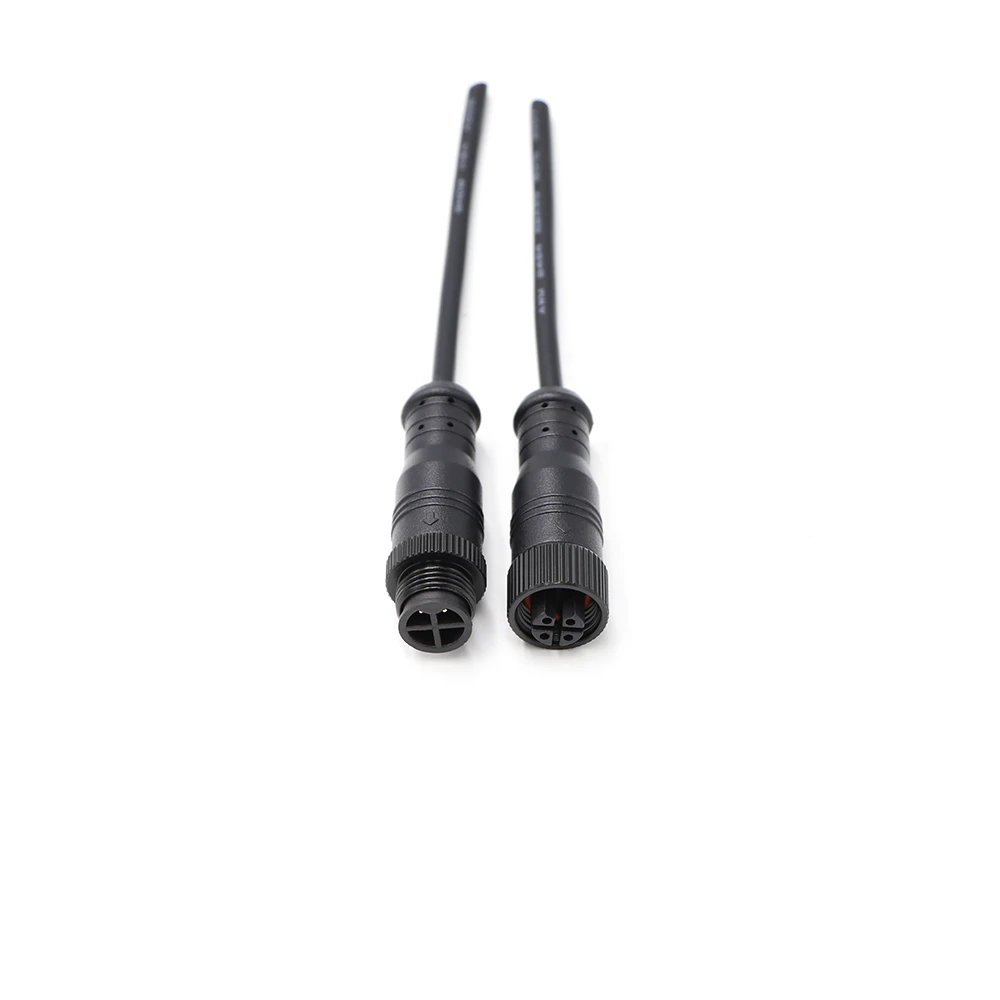

Mascle i femella de 4 pins aparellats
Aquesta foto mostra el parell aparellat amb quatre contactes de llautó niquelat clarament visibles a la interfície. Les dues carcasses estan modelades en PVC negre, proporcionant un aïllament robust i resistència als impactes. Els quatre pins estan disposats en el patró circular estàndard M12; la clau polaritzadora a la posició de les 12 en punt garanteix una correcta orientació d'aparellament. L'acoblament de la rosca de metall a metall està completament tancat, sense espai a la junta, cosa que confirma el parell adequat. Utilitzeu aquesta imatge per verificar l'alineació dels contactes i la integritat de la carcassa abans de la instal·lació.

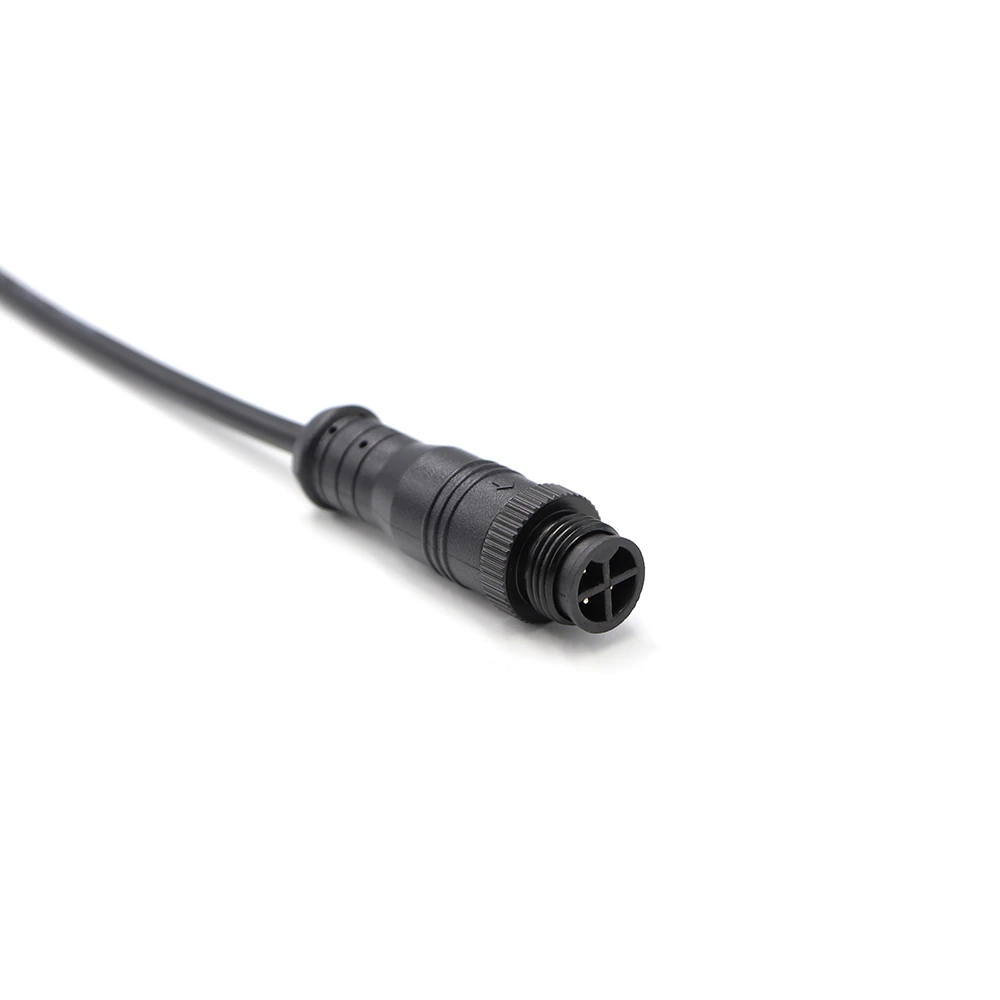

Endoll masculí Vista frontal
Aquesta vista frontal mostra l'endoll masculí sol, amb la carcassa de PVC negre i els quatre pins de llautó niquelat a la vista. La rosca externa M12×1.0 i la clau polaritzadora integral són clarament visibles. La junta tòrica de segellat no està exposada en aquesta cara; està encastada darrere de l'arrel del fil. El disseny de cara plana i enrasada facilita la neteja de residus abans de la connexió. Aquesta imatge serveix com a referència ràpida per inspeccionar la rectitud del pin, la qualitat del revestiment de la superfície i l'absència d'esquerdes o flaix a la carcassa modelada.
