Connector impermeable roscat M12 5 IP67

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable roscat m12 5 pin ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

El dibuix dimensional proporciona totes les dades mecàniques clau segons l'extracte CAD adjunt. La longitud total de l'endoll mascle és de 41,7 mm (excloent la bota del cable), amb una longitud de fil d'acoblament de 15,0 mm i una longitud de rosca lateral del panel-11,5 mm. La longitud total del receptacle femella també és de 41,7 mm, amb una profunditat de fil de 10,5 mm a la cara d'acoblament i 9,2 mm al costat de muntatge; tingueu en compte l'asimetria entre les longituds de rosca mascle i femella. El conjunt totalment acoblat es redueix al sobre especificat. Totes les formes de fil són M12 × 1,0; les toleràncies segueixen la norma ISO 2768-m. El dibuix també indica el diàmetre de tall del panell recomanat i la posició de la clau polaritzadora. PDF/DWG disponible per a la integració CAD. Reviseu les dimensions de la rosca d'11,5 mm i 9,2 mm quan dissenyeu l'espai lliure del panell, ja que el costat mascle requereix un compromís més profund que el costat de muntatge del receptacle.

Interfície d'acoblament metàl·lic (mascle i femella connectats)

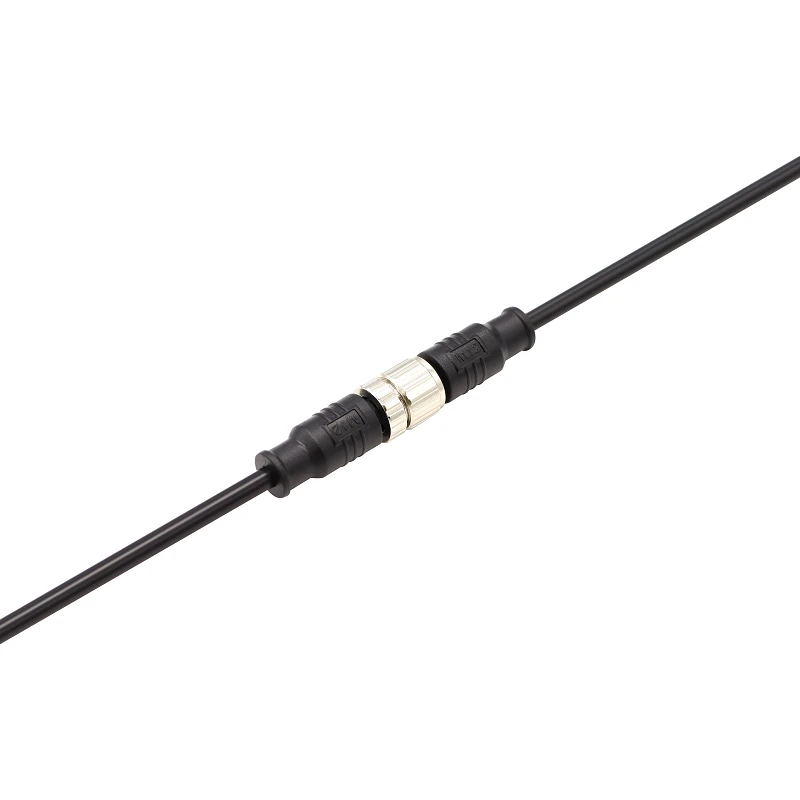

Aquesta foto se centra en la interfície acoblada, destacant el contacte metall-metall entre la femella d'acoblament roscat i la carcassa del receptacle. Els fils de llautó niquelat estan totalment enganxats i no mostren cap buit a l'articulació; això garanteix la rigidesa mecànica i la protecció contínua contra les interferències electromagnètiques. L'anell de segellat es comprimeix uniformement al voltant de la circumferència, visible com una línia fosca fina a la costura d'aparellament. Aquesta imatge confirma l'ajust i l'acabat adequats, útils per a la inspecció de qualitat abans del desplegament al camp.

Mascle i femella separats

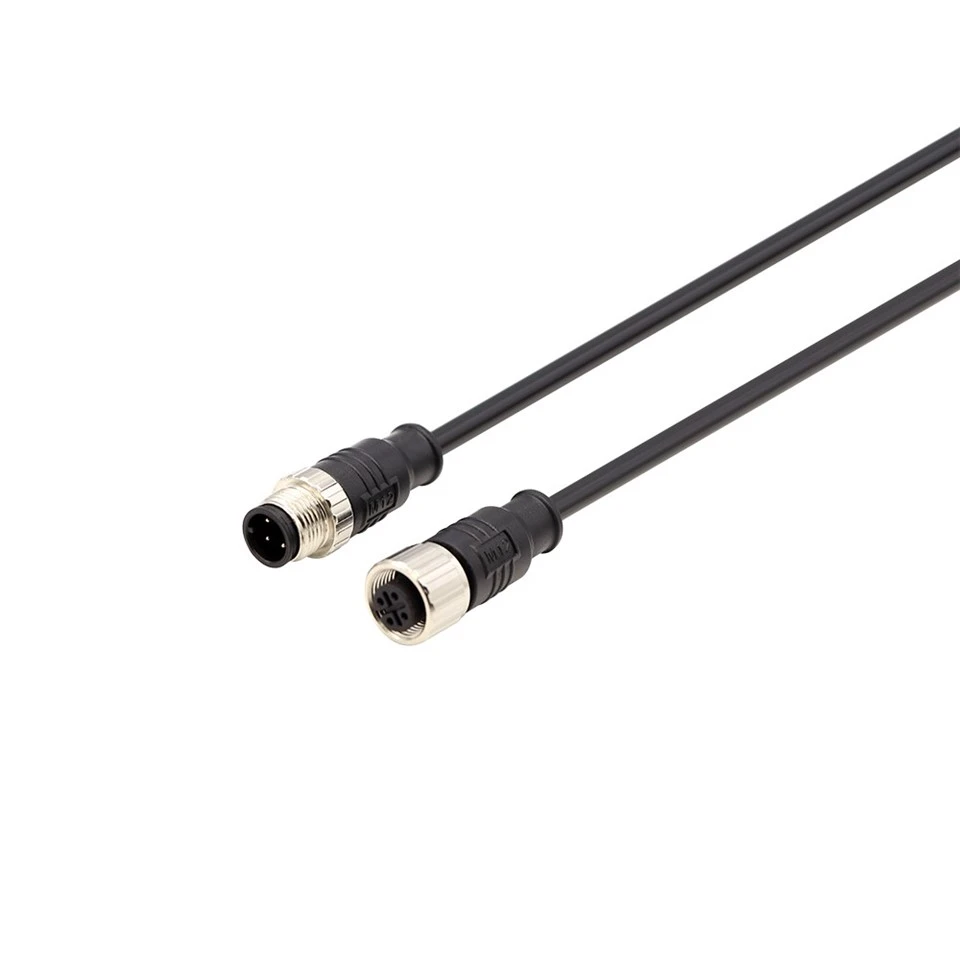

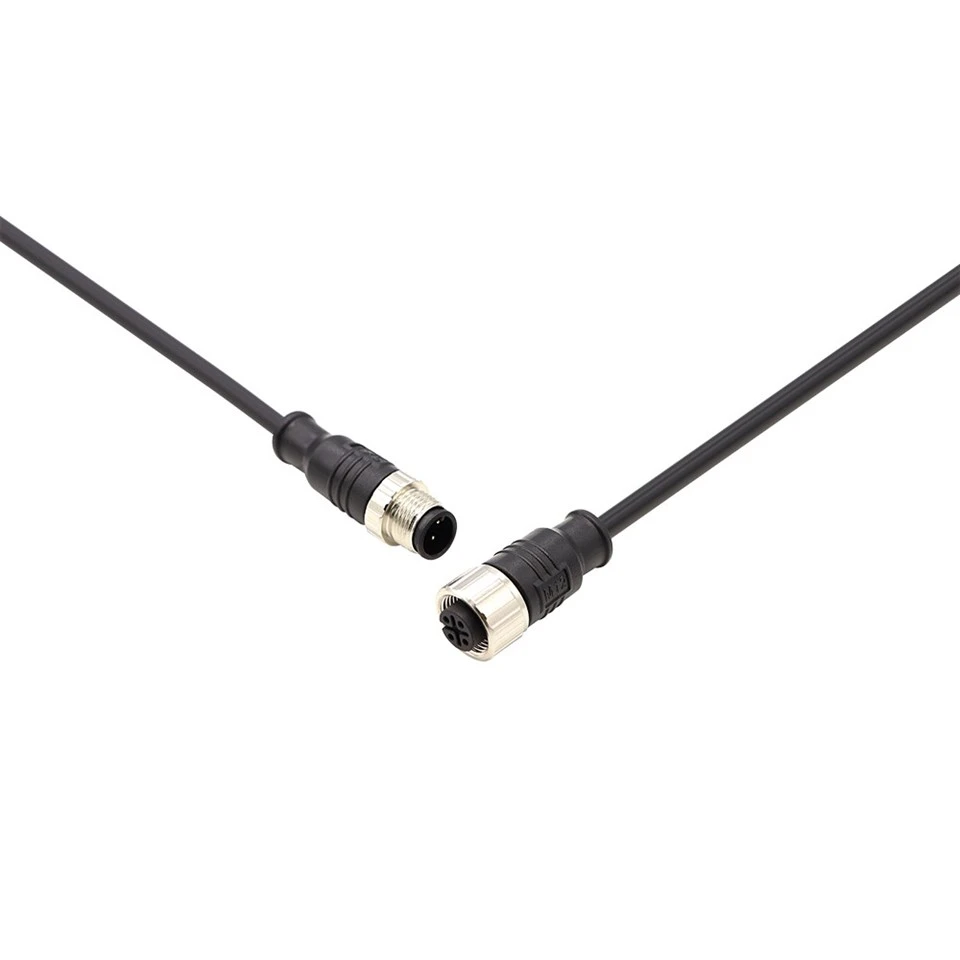

Aquesta foto mostra l'endoll masculí (esquerra) i el receptacle femella (dreta) separats, amb els dos conjunts de fils metàl·liques M12 × 1.0 clarament exposats. El fil mascle està mecanitzat amb llautó massís amb niquelat; la rosca interna femella mostra la mateixa qualitat de xapat. No s'utilitzen fils de plàstic: totes les superfícies de càrrega i segellat són metàl·liques, cosa que garanteix la retenció a llarg termini del parell i la resistència a la roscada creuada. La junta tòrica del costat mascle és visible darrere de l'arrel del fil. Aquesta imatge és una referència ràpida per a l'estat del fil i la col·locació del segell abans del muntatge.
