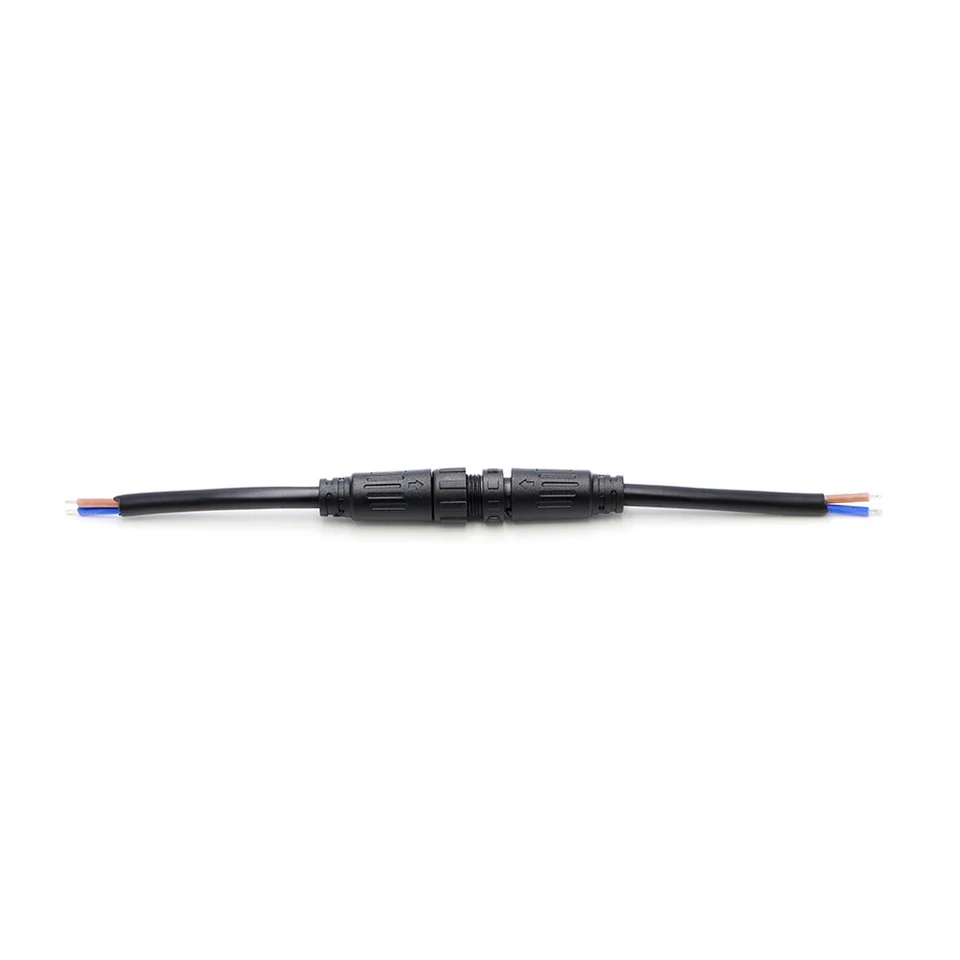

Connector impermeable roscat M12 3 IP67

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable roscat m12 3 pin ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

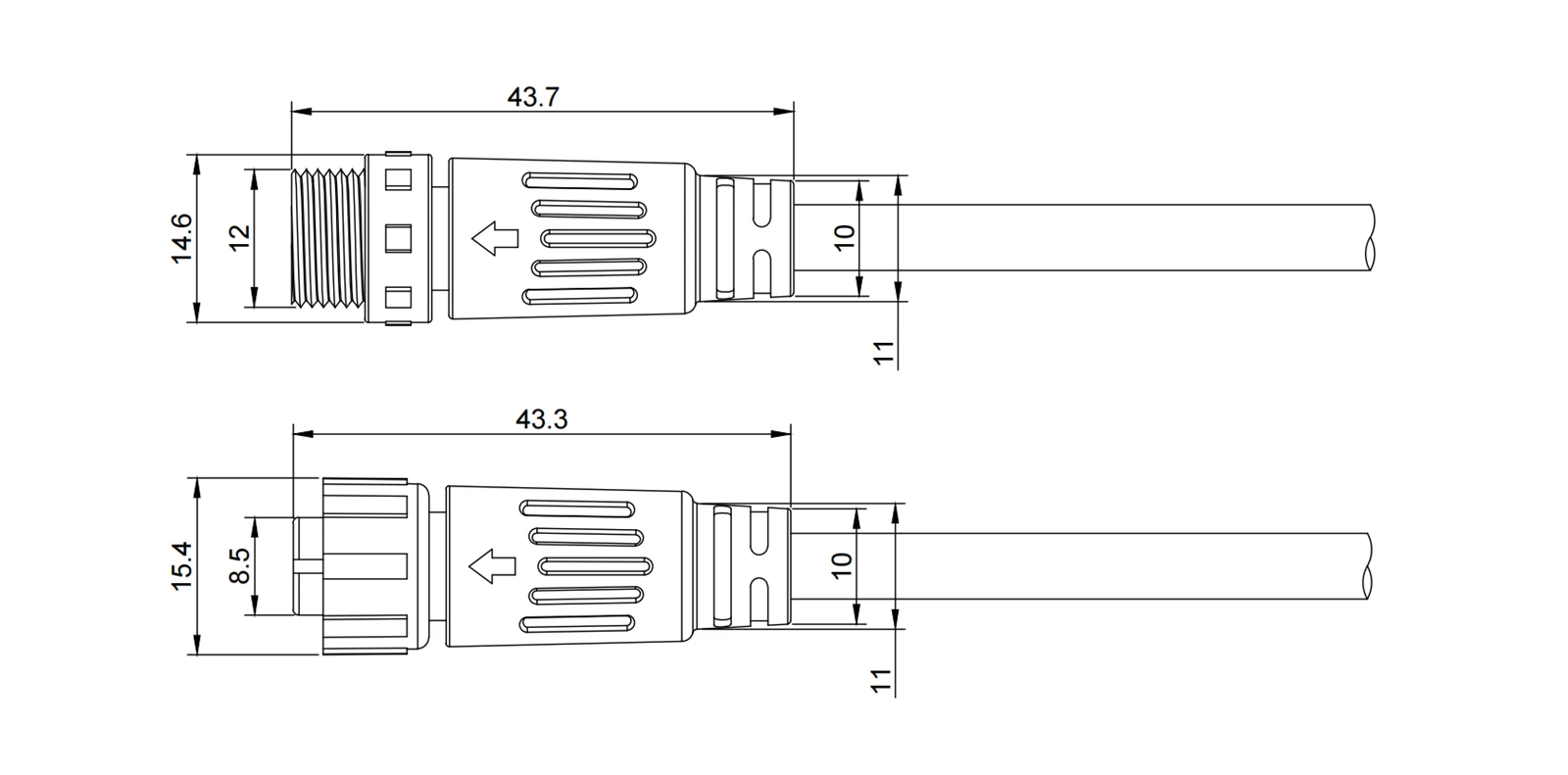

El dibuix dimensional proporciona dades mecàniques clau per extracte CAD adjunt. Longitud total de l'endoll mascle de 43,7 mm, amb una longitud de fil d'acoblament de 14,6 mm i una rosca lateral-del panell de 12,0 mm; L'entrada de cable accepta fins a 6,0 mm de diàmetre exterior. La longitud total del receptacle femení és de 43,3 mm, amb una profunditat de fil de 15,4 mm a la cara d'acoblament i 8,5 mm al costat de muntatge; tingueu en compte l'asimetria entre les longituds de connexió mascle/femella. El conjunt totalment acoblat es redueix al sobre especificat. Tots els fils són M12×1.0; toleràncies segons ISO 2768-m. La posició de la clau polaritzadora està marcada per garantir una orientació correcta. PDF/DWG disponible per a la integració CAD. Comproveu les profunditats d'enganxament de 14,6 mm i 15,4 mm quan calculeu l'espai lliure del panell i la superposició de la rosca.

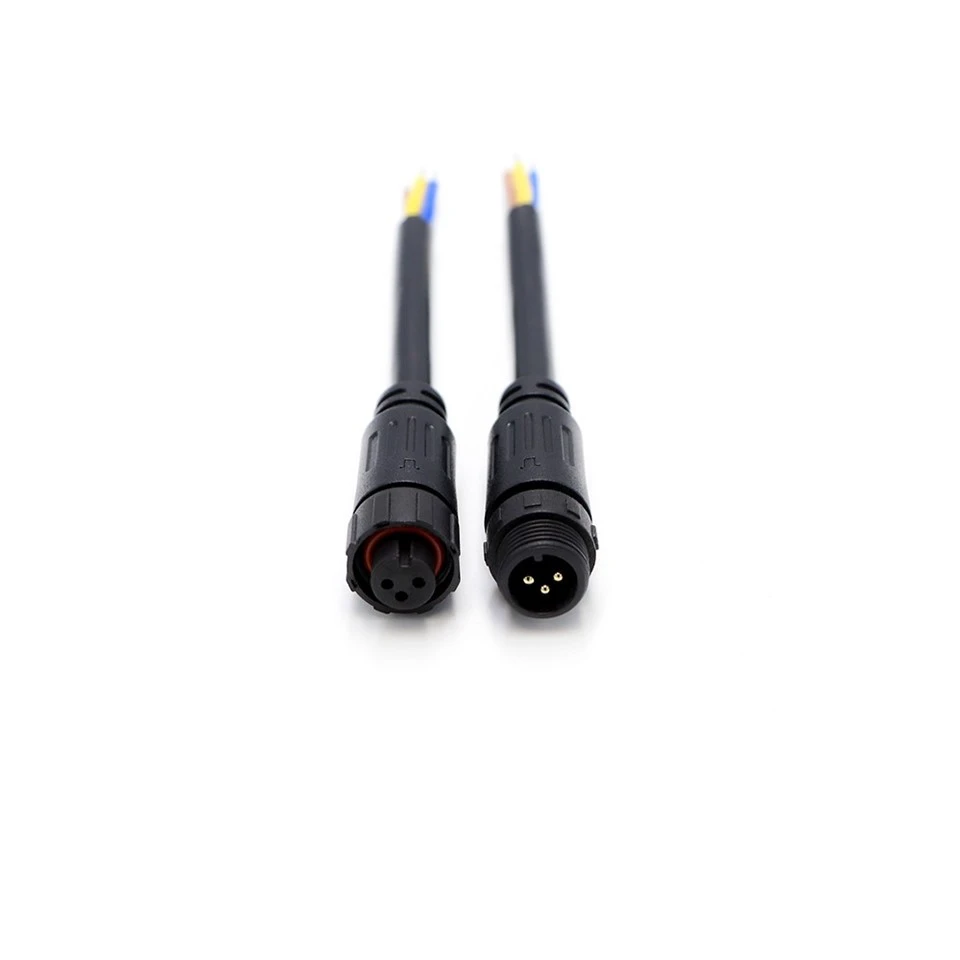

Vista frontal de l'endoll mascle (3 pins, carcassa de PVC negre)

Aquesta vista frontal-de cara mostra l'endoll masculí amb tres contactes de llautó-níquelats disposats en el patró circular M12 estàndard (pins d'1,0 mm de diàmetre). La carcassa modelada de PVC negre proporciona protecció mecànica i aïllament elèctric; la clau polaritzadora integral és visible a la posició de les 12, assegurant una orientació correcta durant l'aparellament. El disseny de la cara enrasada permet una fàcil neteja dels residus abans de la connexió. No hi ha cap anell de segellat exposat en aquest costat: resideix darrere de l'arrel del fil. Utilitzeu aquesta imatge per verificar l'estat dels pins, el centratge i l'absència de rebaves o deformacions abans del muntatge.

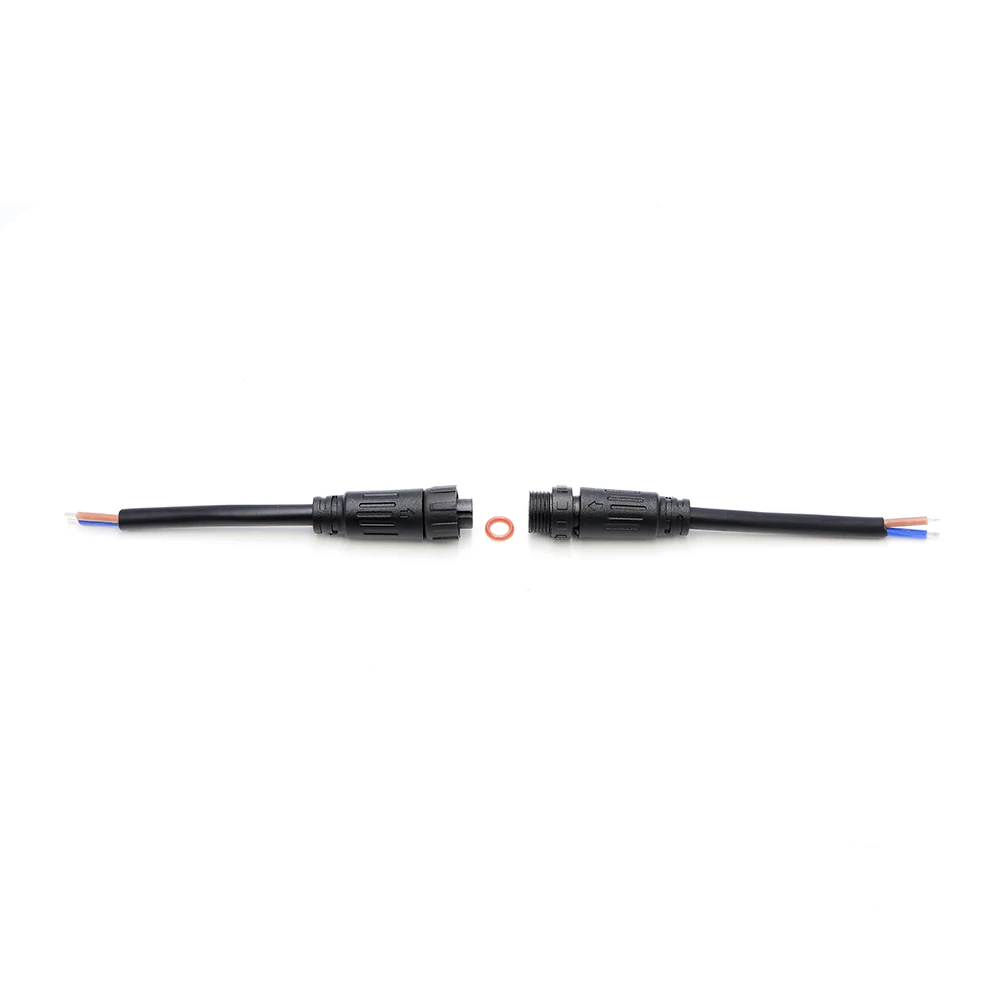

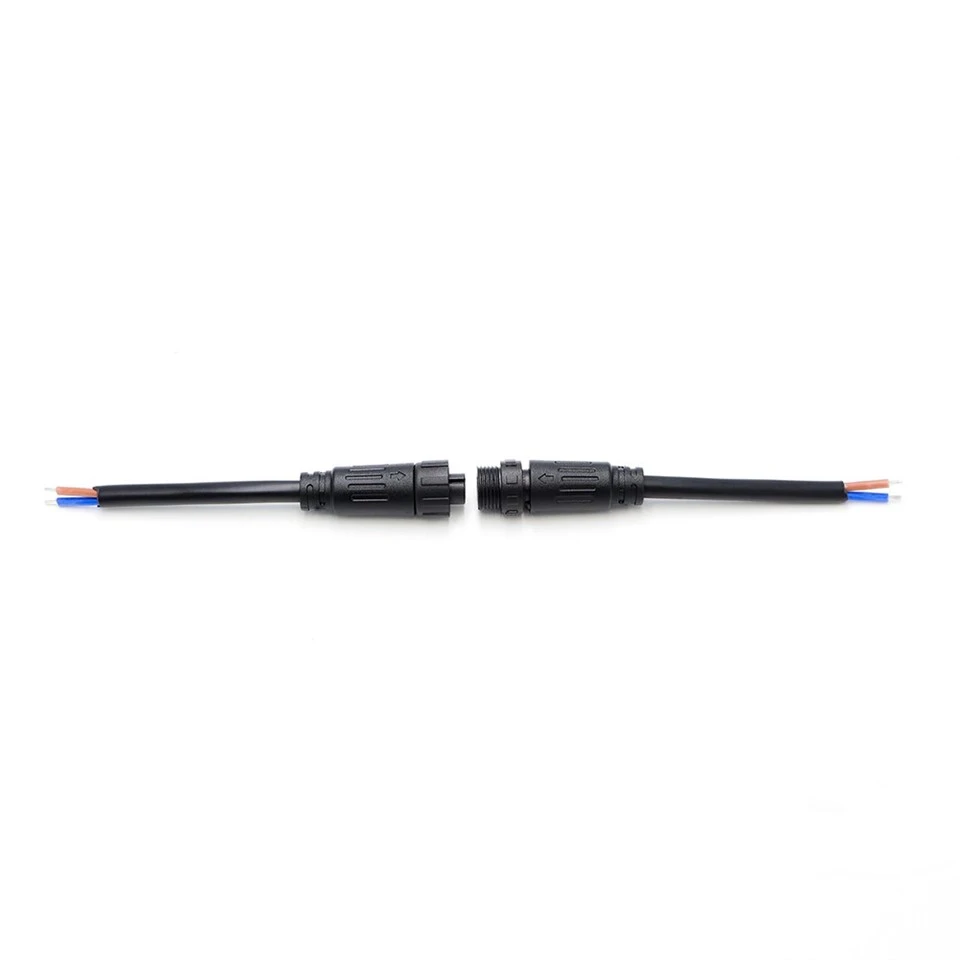

Mascle i dona separats (ressaltat del cercle vermell)

Aquesta foto mostra l'endoll mascle (esquerra) i el receptacle femella (dreta) separats, amb un cercle vermell que destaca l'anell O-de tancament a l'arrel de la rosca mascle: l'element de segellat IP67 principal. Els dos fils metàl·lics (M12×1,0) són totalment visibles; el text vermell ajuda a localitzar el segell abans del muntatge, evitant l'omissió durant la instal·lació al camp. El material de l'anell O- és de cautxú, compatible amb -20 graus a +85 graus i resistent a la humitat i als productes químics suaus. Aquesta imatge serveix com a recordatori visual per inspeccionar l'anell O-per talls o desgast abans de cada aparellament.
