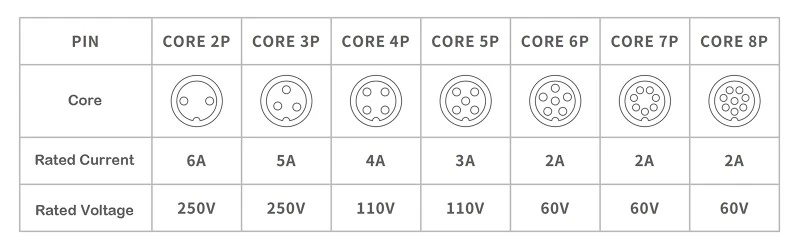

M12 7 Connector impermeable per cable de camp de pins IP67

Dongguan Hejiaxin Technology Co., Ltd. és un dels principals fabricants i proveïdors de connector impermeable cableable de camp m12 7 de pins ip67 a la Xina. No dubteu a vendre aquí a l'engròs productes duradors fabricats a la Xina i obtenir la llista de preus de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

El dibuix dimensional proporciona dades mecàniques clau per extracte CAD adjunt. Longitud total de l'endoll mascle 46,0 mm, longitud del fil d'acoblament 13,8 mm, rosca lateral del panell 12,0 mm; L'entrada de cable accepta fins a 6,0 mm de diàmetre exterior. Longitud total del receptacle femení 44,6 mm, profunditat de rosca de la cara d'acoblament 12,4 mm, costat de muntatge 8,8 mm: tingueu en compte l'asimetria entre les longituds de compromís masculina i femenina. Tots els fils M12×1.0; toleràncies segons ISO 2768-m. L'interior de la cambra de cablejat i les posicions dels cargols dels terminals també s'indiquen com a referència de terminació de camp. PDF/DWG disponible per a la integració CAD. Comproveu la superposició de la rosca i la compressió del segell quan calculeu l'espai lliure del panell.

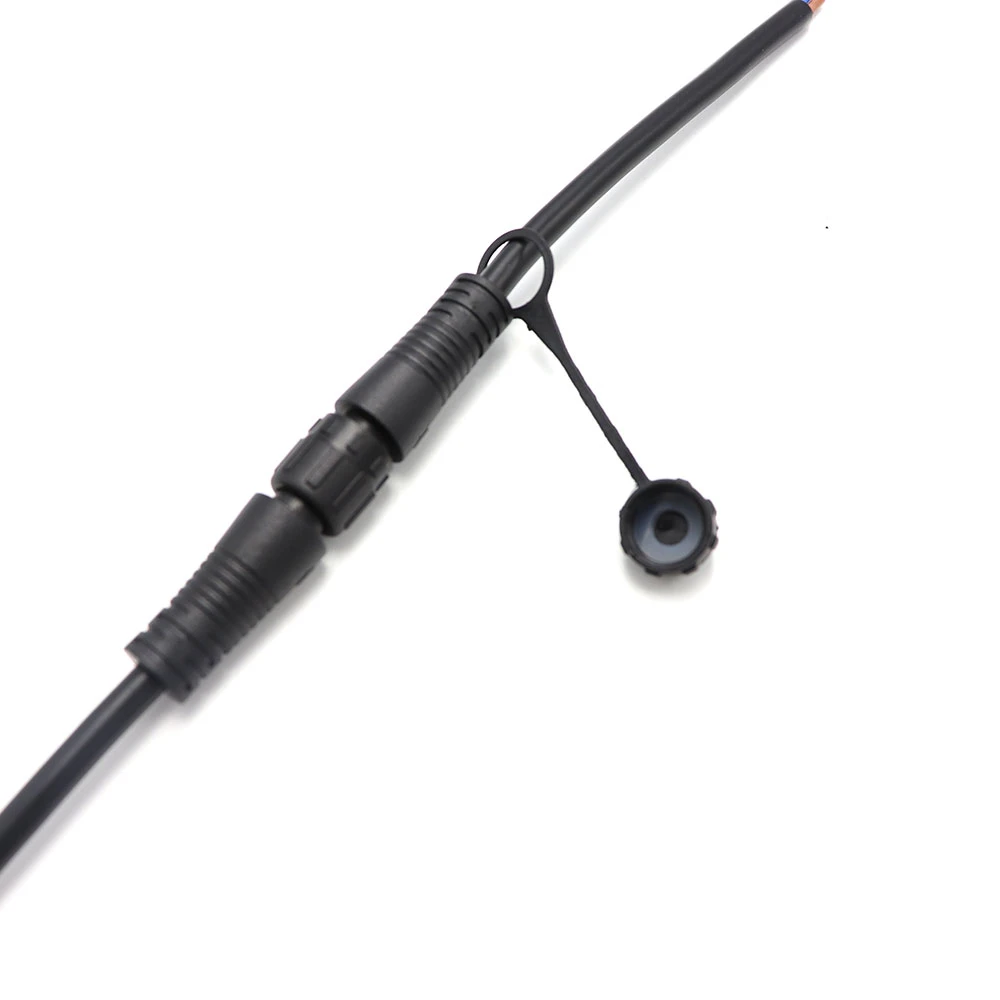

Parell aparellat amb tapa antipols

Aquesta foto mostra els connectors mascle i femella completament acoblats, amb un tap antipols de PVC negre col·locat sobre l'entrada del cable del costat mascle. La tapa antipols proporciona una protecció addicional contra la brutícia i la humitat durant l'emmagatzematge o quan es desconnecta, preservant els terminals de cargol i la integritat del segell. Els fils metàl·lics M12 × 1.0 estan totalment enganxats; les carcasses de PVC negre coincideixen amb el material de la tapa per a un aspecte coherent. La tapa està lligada al cos del connector per evitar la pèrdua. Aquesta imatge confirma el muntatge adequat de tots els components abans de la instal·lació al camp.

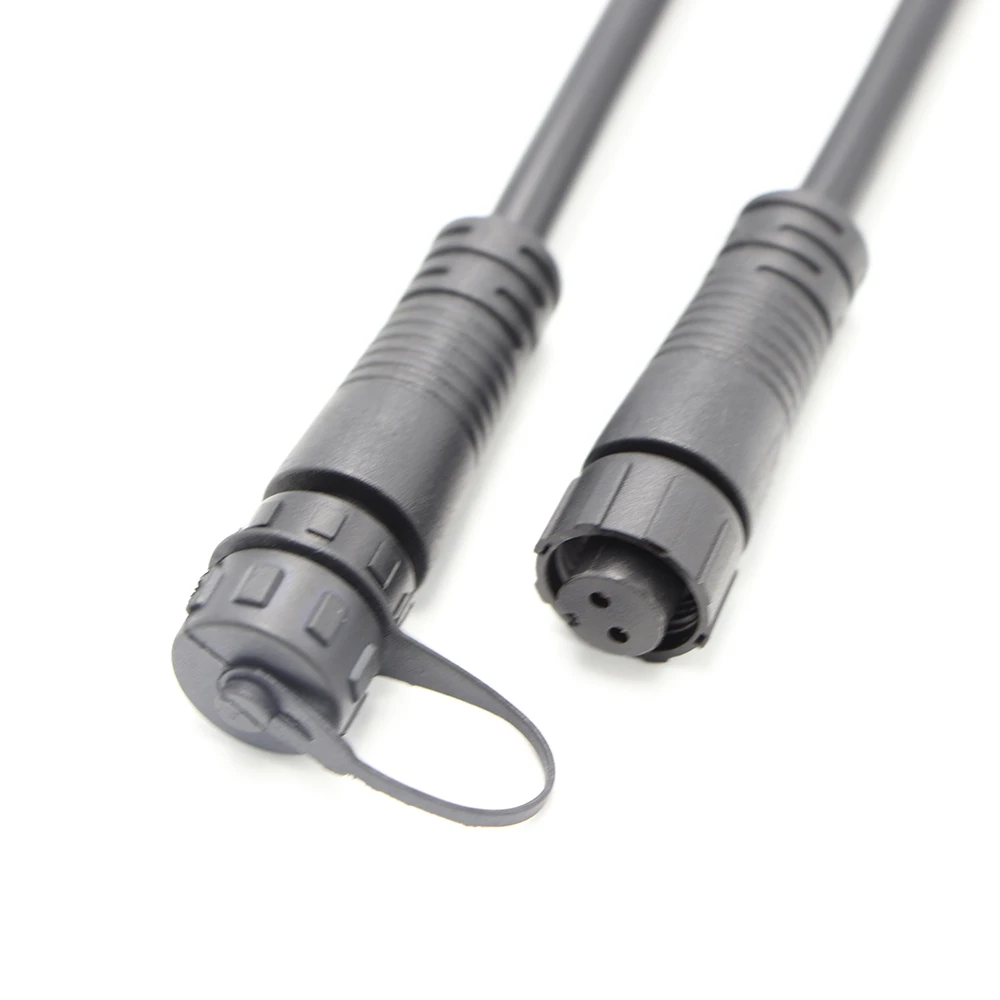

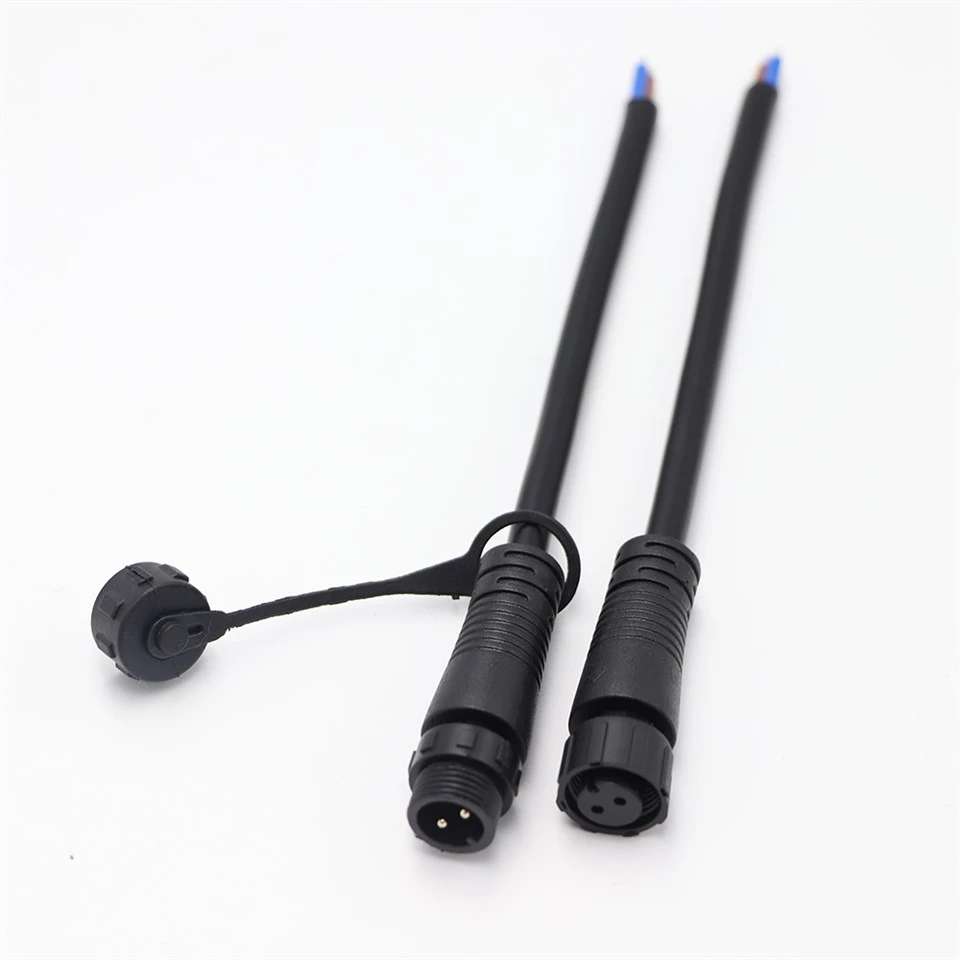

Mascle i femella separats

Aquesta foto presenta l'endoll masculí (esquerra) amb la tapa antipols instal·lada i el receptacle femella (dreta) separat. La tapa cobreix completament la rosca mascle i l'àrea de contacte, indicant la seva funció protectora quan el connector no està connectat. El receptacle femella mostra clarament la seva rosca interna i la presa de contacte. Els dos fils metàl·lics M12 × 1.0 són de llautó niquelat. La tapa és un ajustament push-on amb una adherència de fricció lleugera, no cal eines. Aquesta imatge serveix com a referència visual per als procediments d'emmagatzematge i manipulació abans de la integració del sistema.
